Applikation von re-bar
Bei der Applikation von re-bar sind die aktuell gültigen Verarbeitungsrichtlinien einzuhalten. Sie geben detaillierte Angaben über die einzelnen Verfahrensschritte. Als Vorbereitungsarbeiten sind alle Bedingungen vor Ort und die Qualität des Betontraggrundes zu prüfen. Die re-bar Stäbe werden mit Schraubkuppler zusammengeschraubt und entsprechend den Projektanforderungen zugeschnitten.
Die Applikation der verschiedenen Möglichkeiten des re-bar Verfahrens sind nachstehend dargestellt. Neben den Anwendungen für Nachverstärkungen (Biege-, Zug- oder Schubverstärkung) kann re-bar auch für die seismische Ertüchtigung von Mauerwerk angewendet werden.
re-bar im Betonschlitz (am Boden oder an Wand)
Bauvorbereitungen

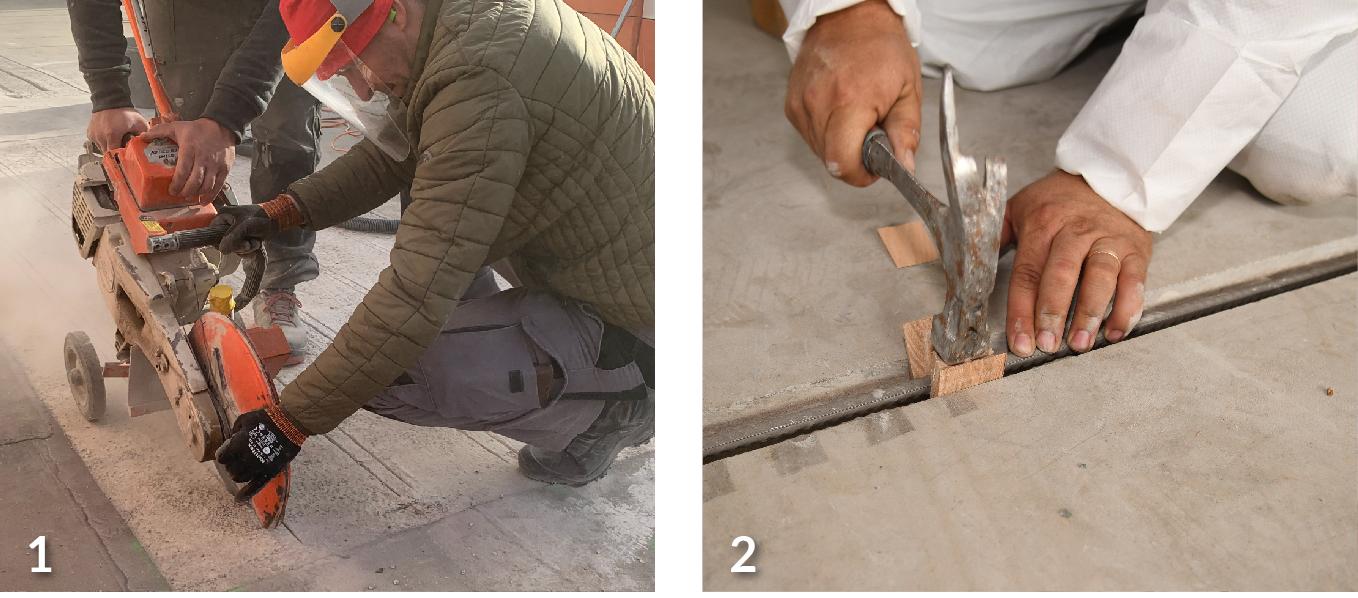

1 Einschlitzen der Nut in Betontraggrund
2 re-bar zentrisch in Betonnut fixieren (bspw. mit Holzkeil).
Kunststoffe zur Fixierung, Bauschaum und Chemikalien dürfen nicht eingesetzt werden (können aggressive Zersetzungsprodukte bei Erhitzen enthalten)
Beidseitige Endverankerung

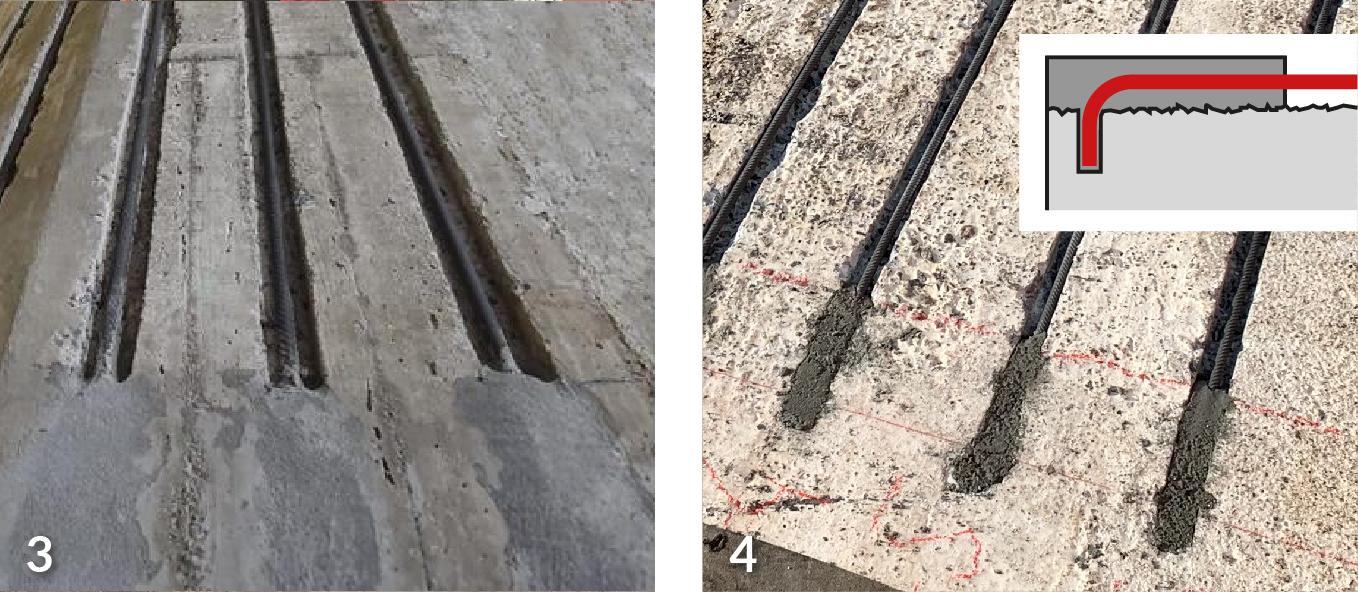

3 Beidseitiges Einmörteln in SikaGrout®-314 N Vergussmörtel (horizontal) oder händisches Einwerfen von Sika MonoTop®-422 PCC Reprofiliermörtel (vertikal oder überkopf)
4 Kombinierbar mit Endhaken
Aktivieren der Vorspannung

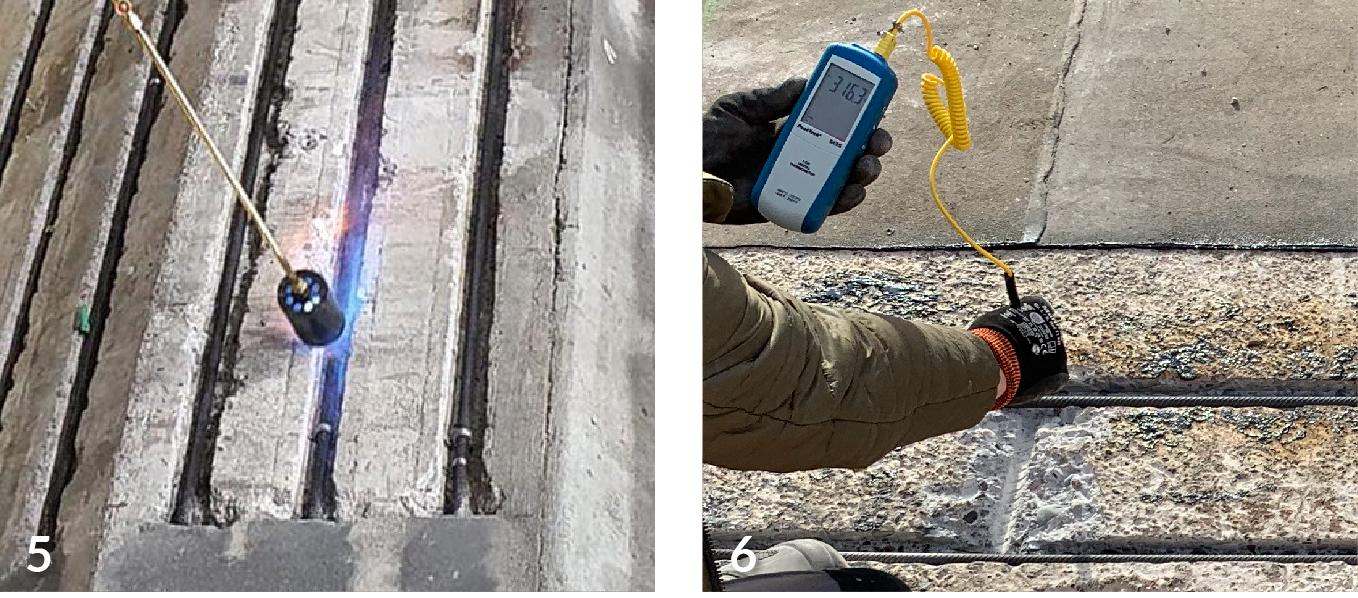

5 Nach Aushärten der Endverankerungen: Kontrolliertes Aktivieren/Erhitzen von re-bar mit Gasbrenner
6 Protokoll der Aktivierungstemperatur erstellen
Fertigstellung

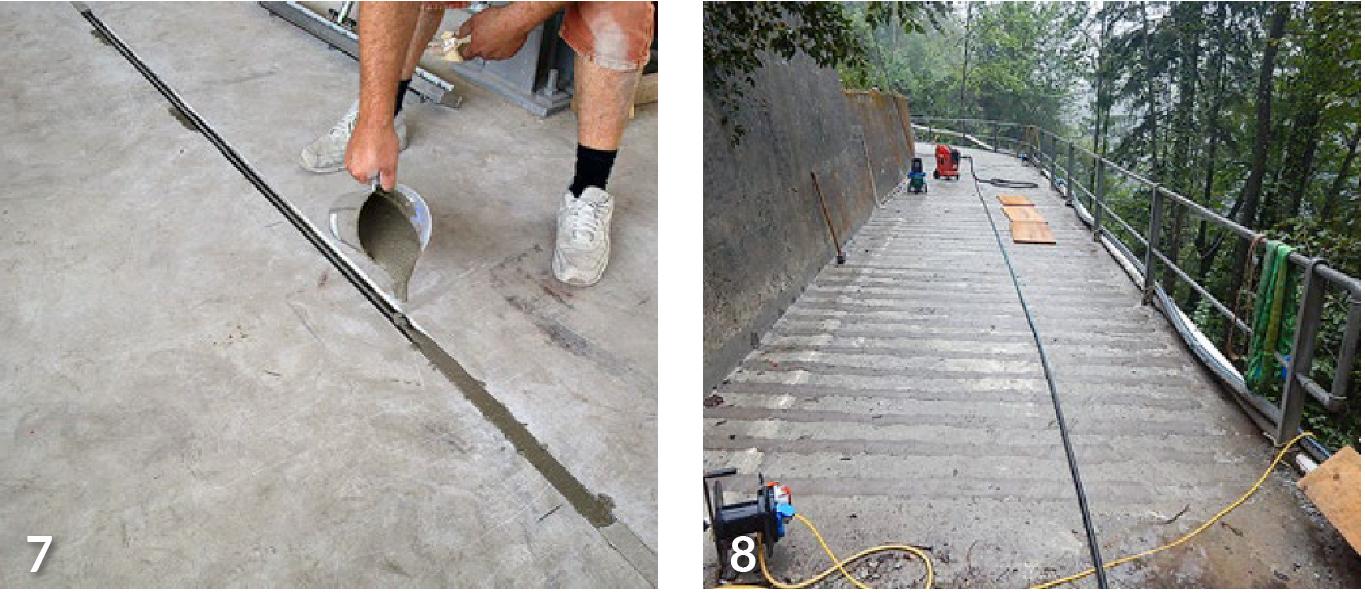

7 Vergiessen oder Reprofilieren des Mittelbereiches von re-bar
8 Weiterführende Arbeiten (Abdichtungen, Beläge etc.)
re-bar im Reprofiliermörtel (am Boden oder Überkopf)
Bauvorbereitung

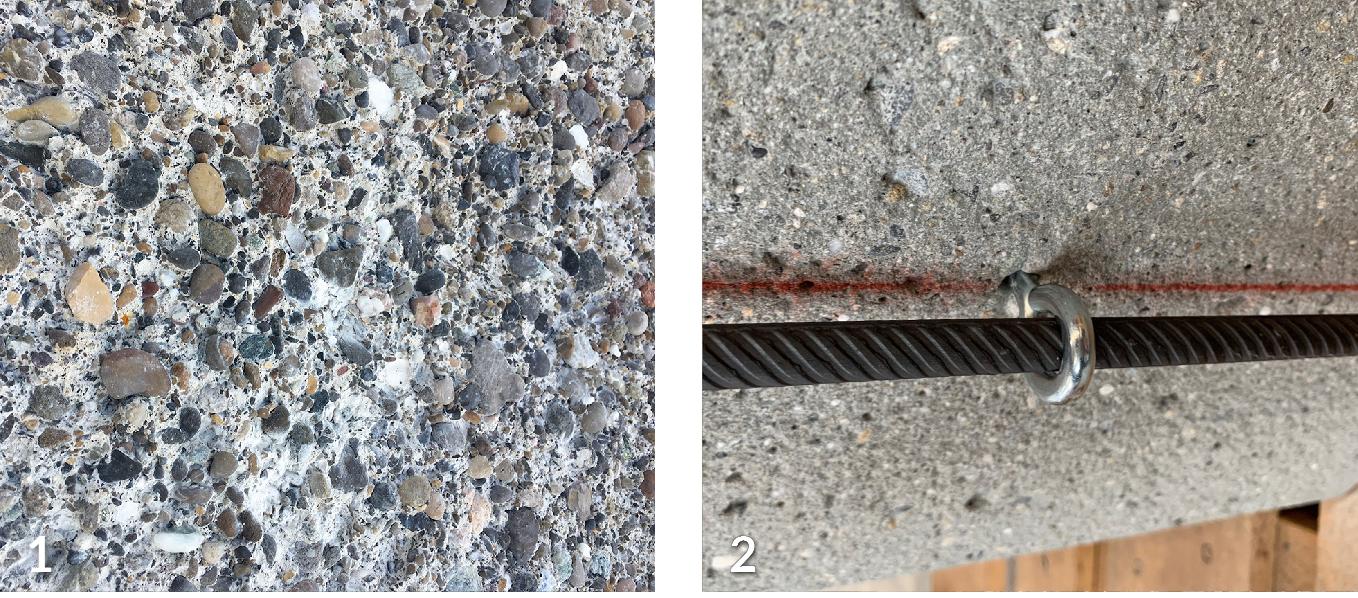

1 Aufrauen des Betontraggrundes bis geforderte Rauigkeit erreicht wird
2 Fixieren von re-bar am Traggrund mit Bewehrungseisen oder metallischen Schraubhaken
Kunststoffe zur Fixierung, Bauschaum und Chemikalien dürfen nicht eingesetzt werden (aggressive Zersetzungsprodukte bei Erhitzen
Beidseitige Endverankerung
Am Boden

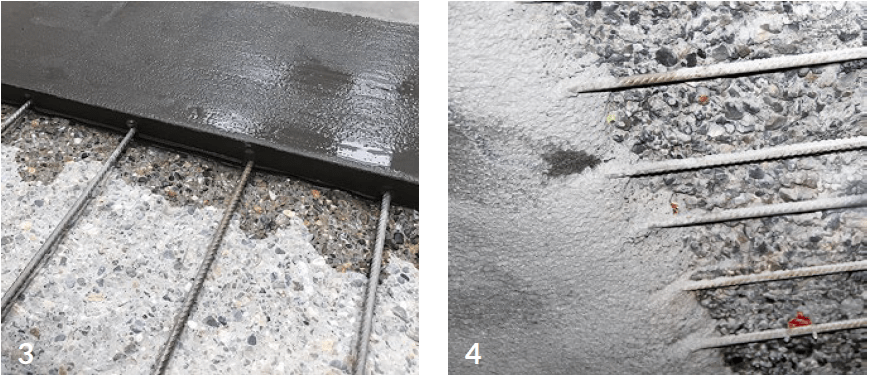

3 Beidseitiges Einbetten in Sika MonoTop®-452 N Reprofiliermörtel als Endverankerung
Überkopf
4 Beidseitiges Einbetten in Sika MonoTop®-412 Eco/-4012 Spritzmörtel oder Sika MonoTop®-422 PCC händisch mit Kellenwurf als Endverankerung
5 Auch diese Verankerungen können robust ausgestaltet werden. Endhaken verankern die Kräfte im gesunden Kernbeton.
6 Bei Biegeträger/Unterzügen ist die Verbundfläche beschränkt. Schubbügel verstärken die Verankerungen und leiten Kräfte in die Betondruckzone.
Aktivieren der Vorspannung

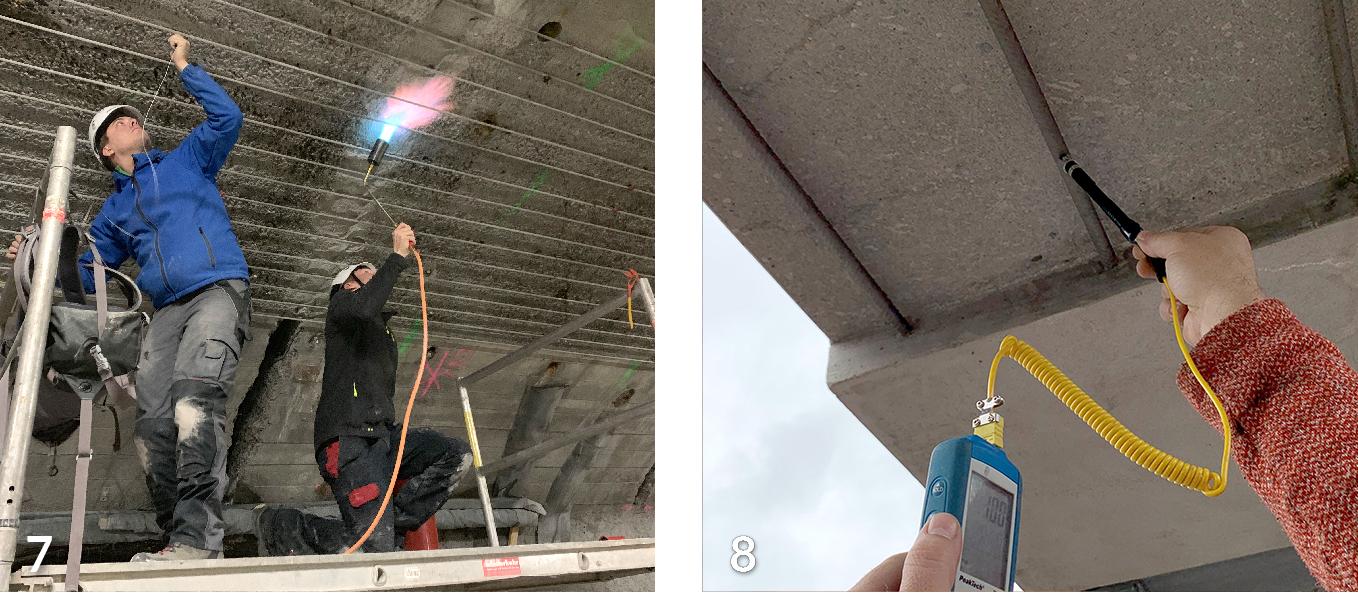

7 Nach Aushärten der Endverankerungen:
Kontrolliertes Aktivieren/Erhitzen von re-bar mit Gasbrenner
8 Protokoll der Aktivierungstemperatur erstellen
Fertigstellung
Am Boden

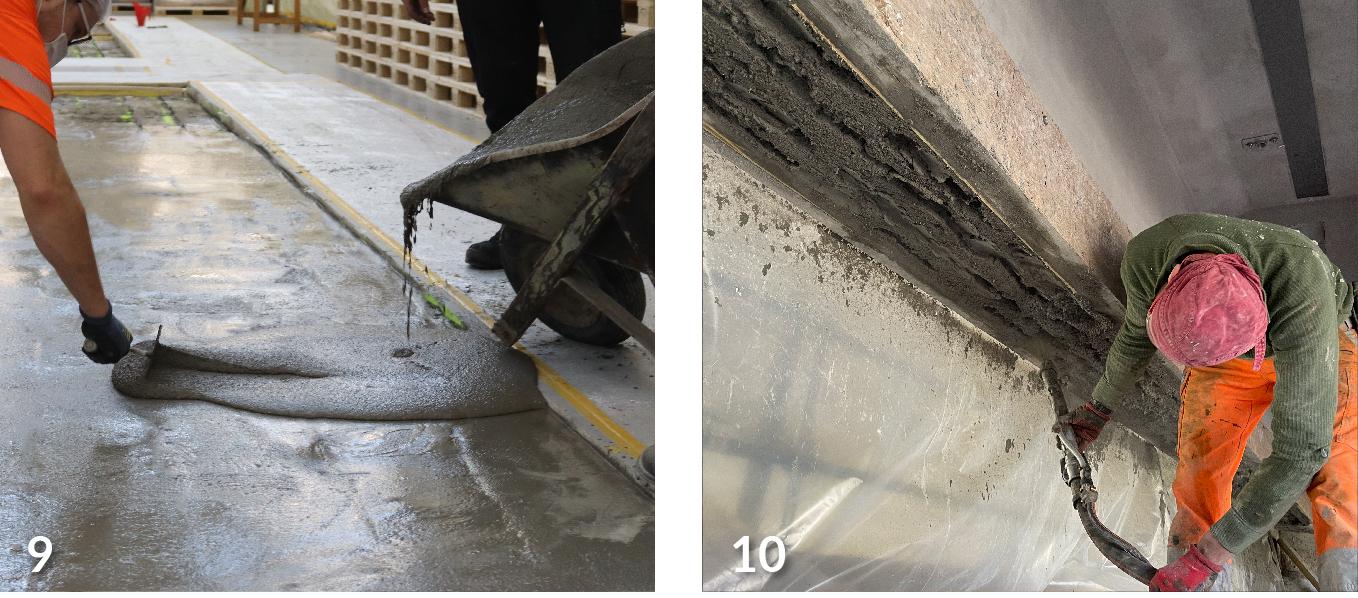

9 Vergiessen des Mittelbereiches von re-bar
Überkopf
10 Einspritzen des Mittelbereiches von re-bar
Schubverstärkung: re-bar U-Profile
Rissinjektion wenn nötig

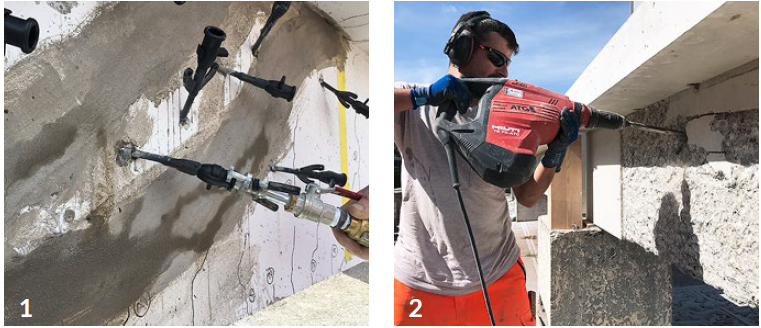

1 Oberflächenverschluss der Risse mit Sika® FastFix-121 sowie Injektion mit Sika® InjectoCem-190
Bauvorbereitung
2 Hydromechanisches oder mechanisches Aufrauen auf geforderte Rauigkeit (Sandstrahlen falls mechanisch aufgeraut wurde)
3 re-bar Schubbügel mit re-bolt Spezialkunststoffdübeln fixieren (elektrische Isolierung der Innenarmierung)
Sonstige Kunststoffe zur Fixierung, Bauschaum und Chemikalien dürfen nicht eingesetzt werden (aggressive Zersetzungsprodukte bei Erhitzen)
Vermörteln
4 Sika MonoTop®-412 Eco/-4012 im Nassspritzverfahren aufspritzen, Löcher im Steg mit SikaGrout®-314 N ausgiessen
Alternativ: Schalung erstellen, Verfüllung mit Vergussmörtel SikaGrout®-314 N
Aktivieren der Vorspannung / Fertigstellung

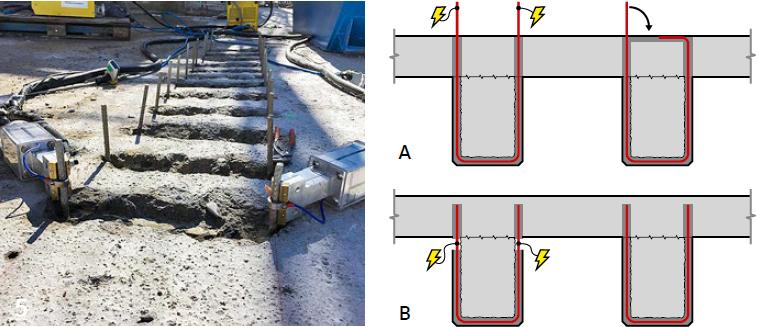

5 Aktivierung/EL-Widerstandsheizen (notwendiger Stromanschluss bauseits gem. Verarbeitungsrichtlinie), evtl. Überstehende Bügel umbiegen und ausgiessen
Alternative Varianten

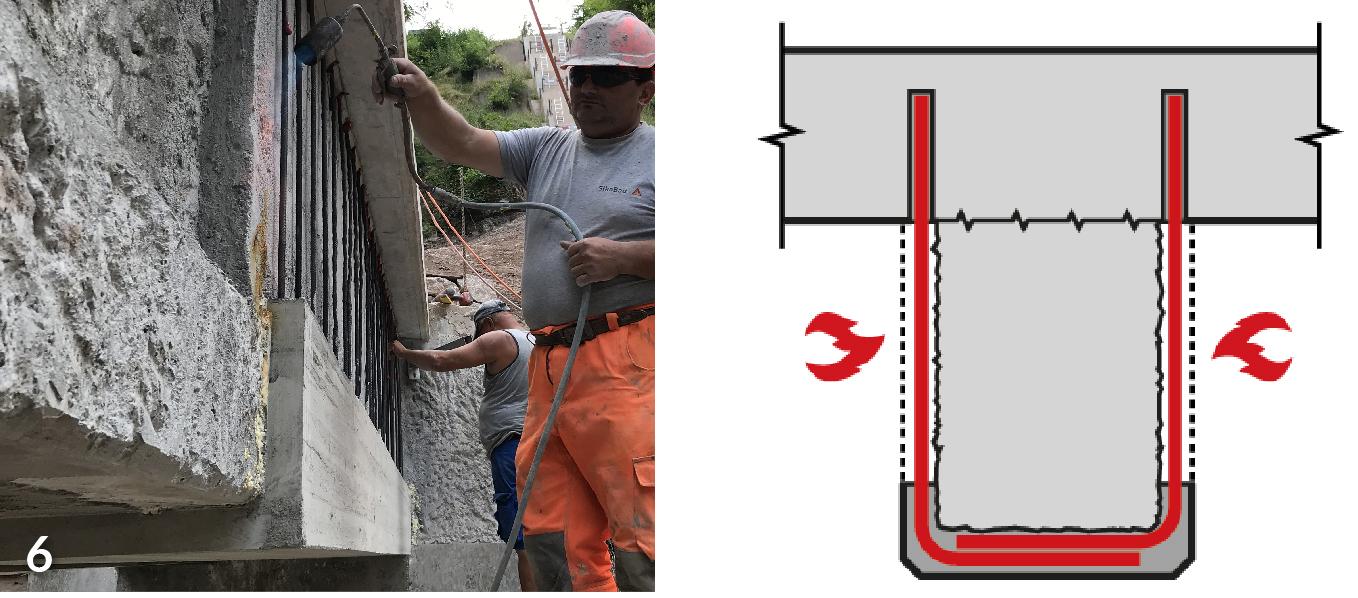

6 Verankerung der re-bar U-Profile in Mörtel und mit Gasbrenner erhitzen
Kunststoffe zur Fixierung, Bauschaum und Chemikalien dürfen nicht eingesetzt werden
Erdbebenverstärkung von Mauerwerk
Bauvorbereitungen

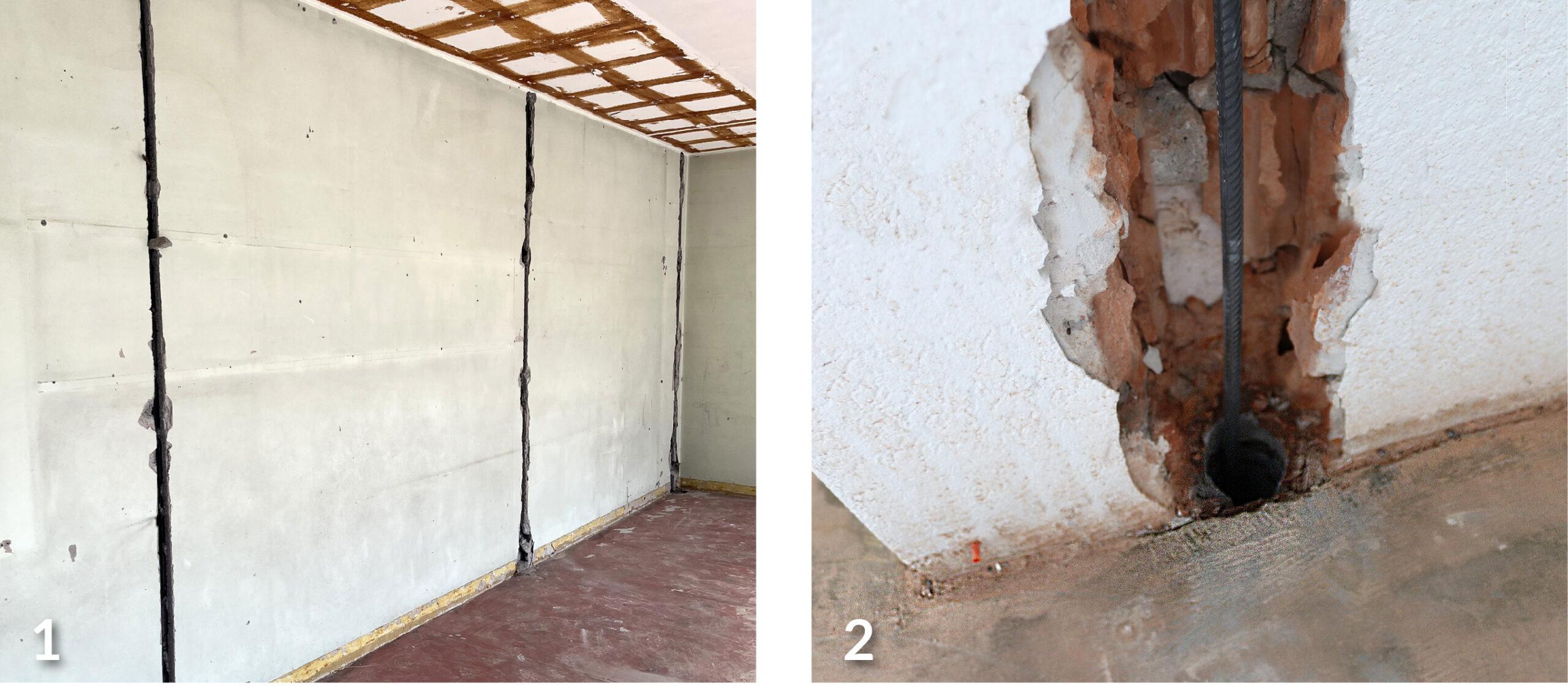

1 Einschlitzen der Nut in Mauerwerk (evtl. Freispitzen von Verankerungssockel)
2 Bohren der Betondecke/Bodenplatte, Einführen von re-bar (Befestigung mit Holzkeilen)
Beidseitige Endverankerung

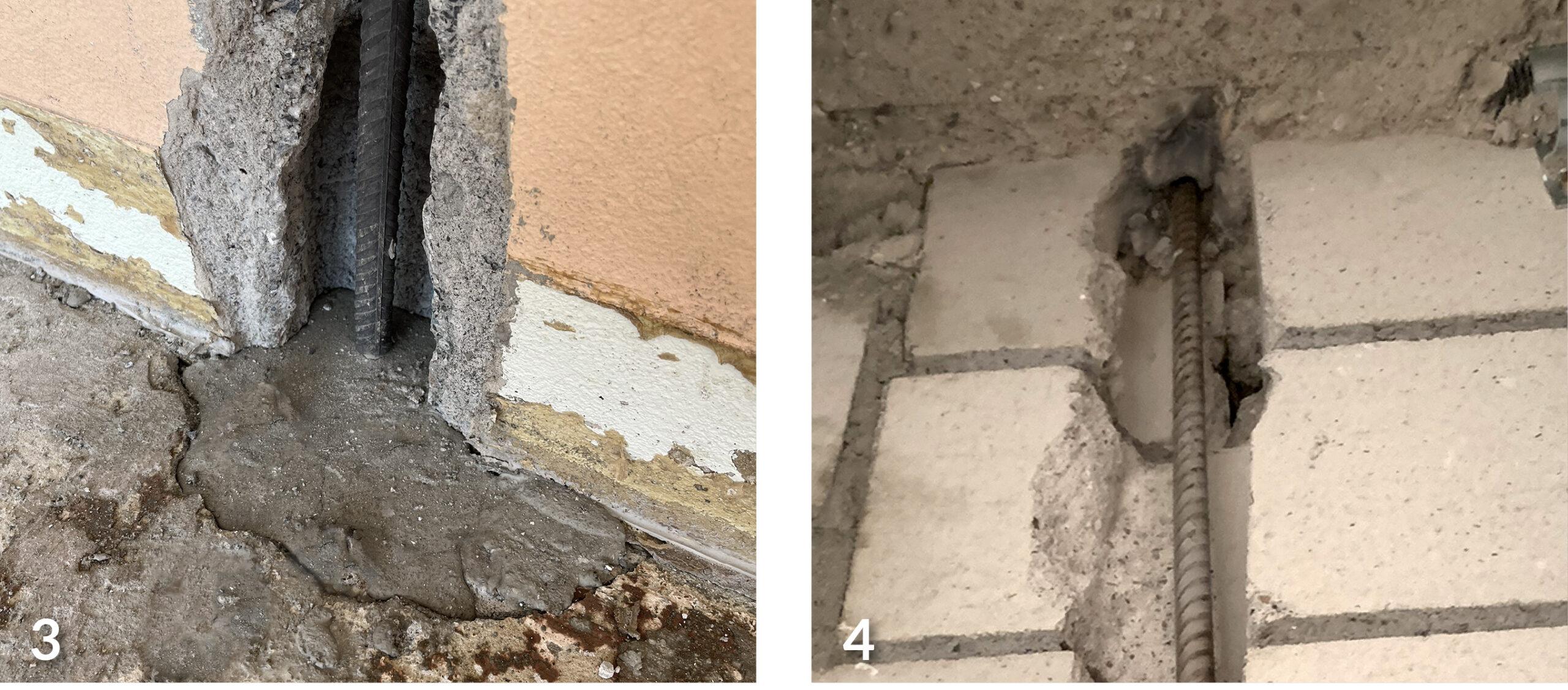

3 Beidseitiges Einmörteln von re-bar in Beton mit SikaGrout®-314 N Vergussmörtel
4 Alternativ: Einkleben mit Sika AnchorFix®-3030 (Achtung Hitzeschutz vor Aktivieren von re-bar!)
Kunststoffe zur Fixierung, Bauschaum und Chemikalien dürfen nicht eingesetzt werden
Aktivieren der Vorspannung

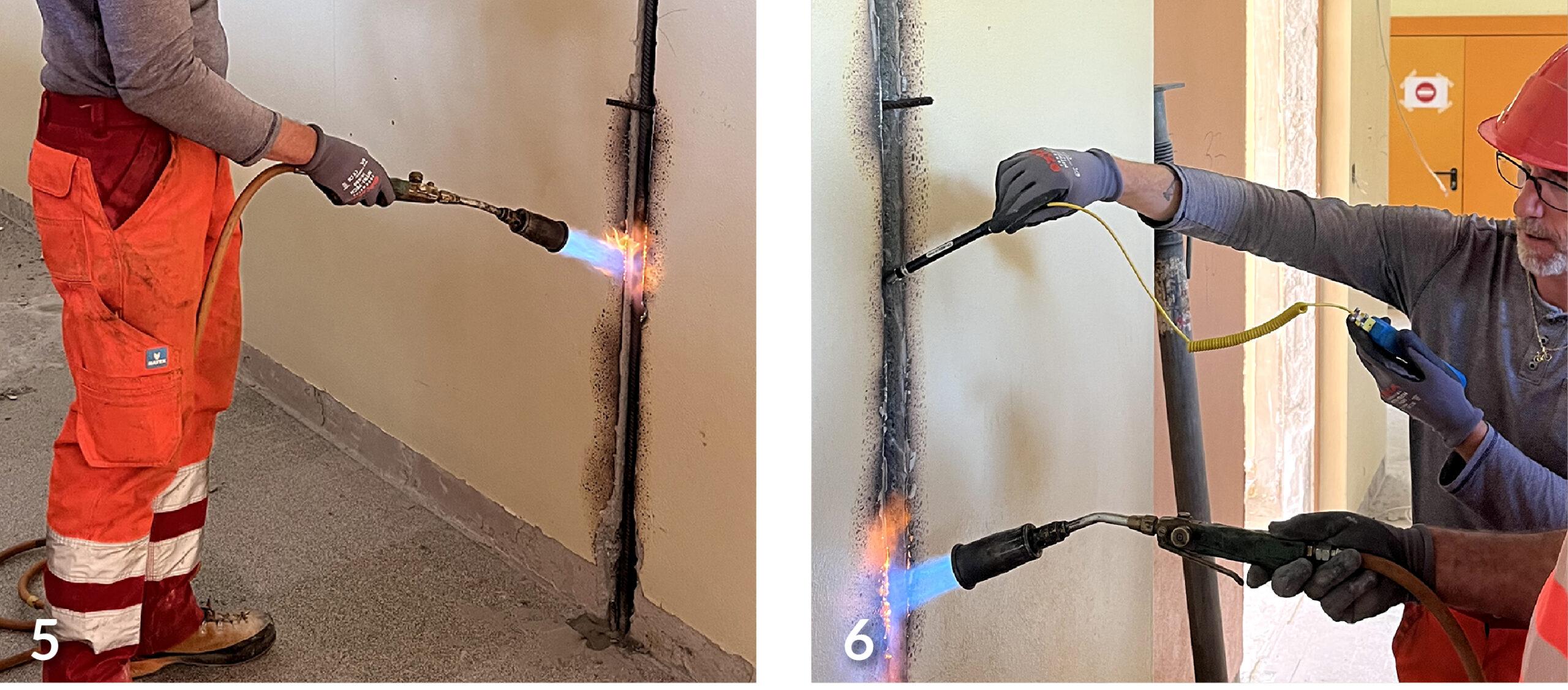

5 Nach Aushärten der Endverankerungen:
Kontrolliertes Aktivieren/Erhitzen von re-bar mit Gasbrenner
6 Protokoll der Aktivierungstemperatur erstellen
Fertigstellung

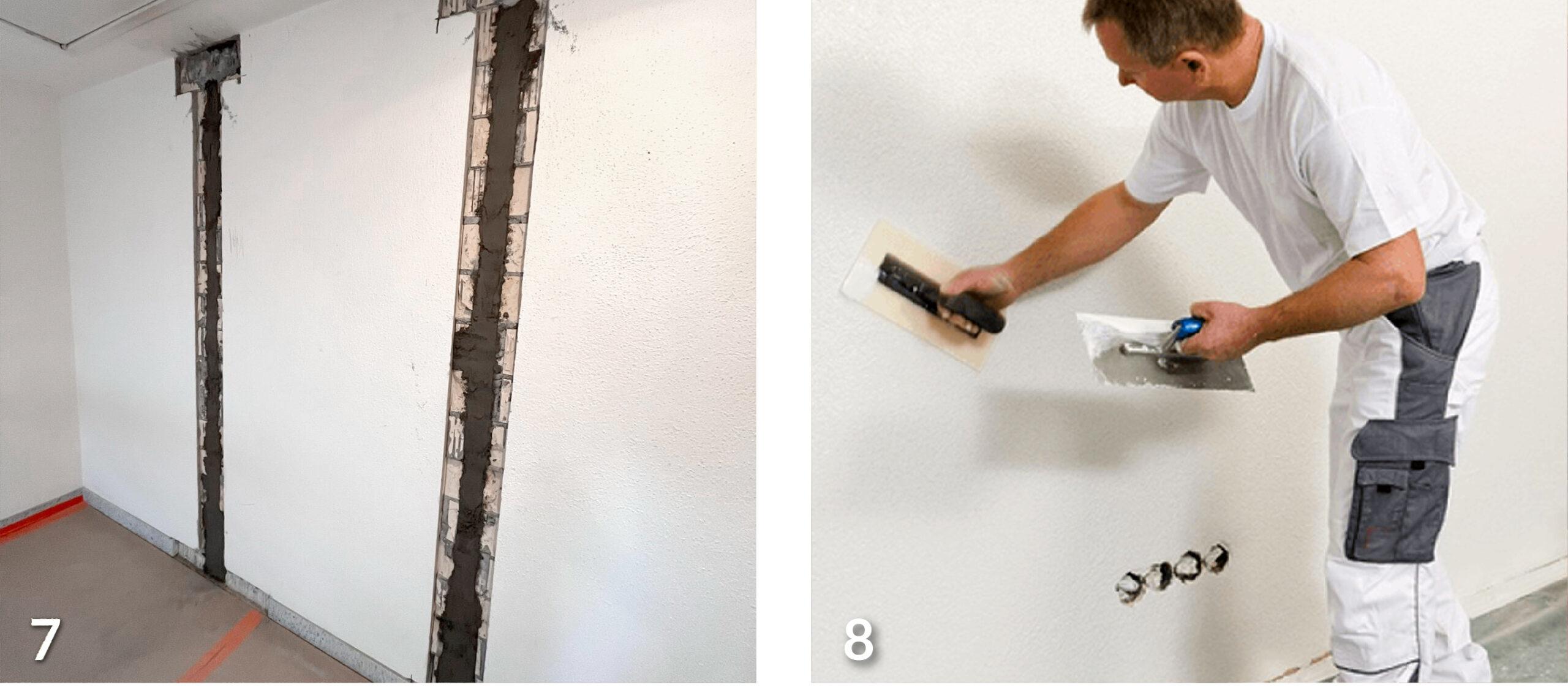

7 Händisches Verfüllen (Kellenwurf) des Mittelbereiches von re-bar
8 Weiterführende Arbeiten (Verputzen, Anstriche, Kombination mit SikaWrap etc.)
