re-bar wird im Sika Betonersatzmörtel eingelegt oder im Schlitz vergossen. Für den Einsatz sind nur die getesteten Sika Systemmörtel (R3 und R4 Mörtel für statische Instandsetzungen) zugelassen. Für die Bemessung wird ein starrer Verbund angenommen.
re-plate wird als externes Zugband mit Vorspannung ohne Verbund betrachtet. Konservativ werden nur die Vorspannkräfte zur Dimensionierung angesetzt. Alternativ kann für schlanke Biegeplatten eine Formel verwendet werden, um die Spannungszunahme im re-plate im Grenzzustand der Tragfähigkeit abzuschätzen.
Wenn alle entsprechenden Produktevorgaben der Hersteller (Geometrien, Minimalfestigkeiten usw.) und Normvorgaben (Rauigkeit etc.) eingehalten sind, können konventionelle Regeln der Tragwerksbemessung für Stahl- und Spannbetonbauten angewendet werden. Eine Bemessungshilfe soll dem Planer einige Grundlagen und Bemessungsbeispiele zu den memory®-steel Verstärkungslösungen aufzeigen.

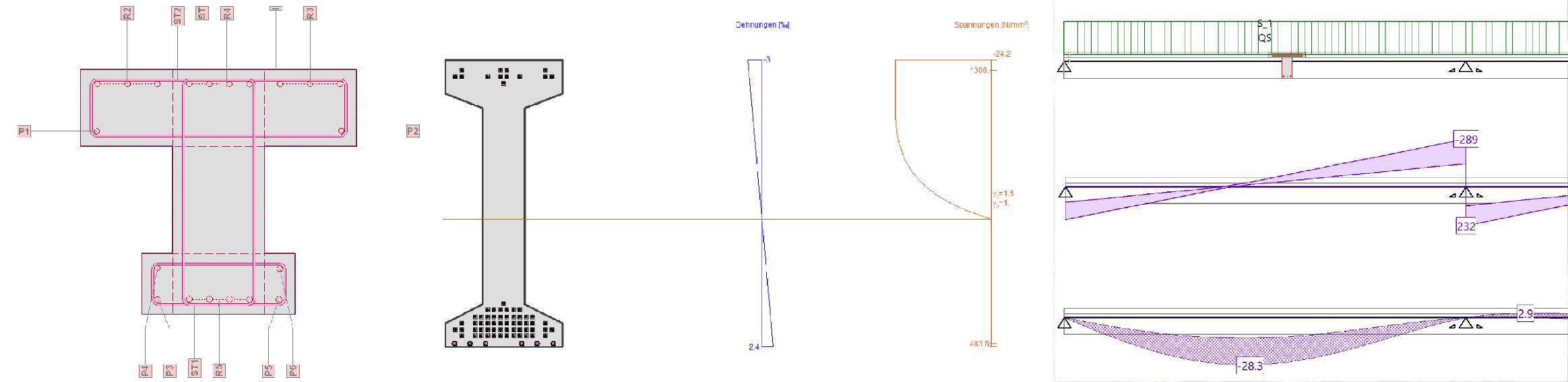

| Modellierung mit Querschnittsanalyse-Software |
Eine Standardsoftware zur Querschnittsanalyse kann verwendet werden. Die Materialparameter für memory®-steel werden manuell eingegeben. Eine Hilfestellung findet sich in der Bemessungshilfe (PDF).

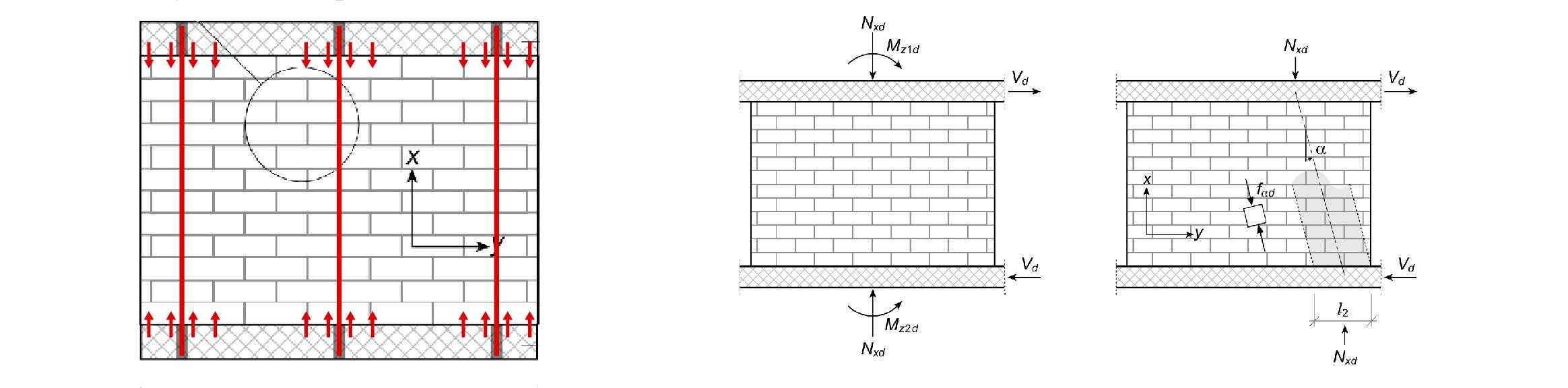

| Erdbebenverstärkung von Mauerwerk |
Dank der Verankerung von re-bar in den Betonplatten (Boden/Decke) wird eine kontrollierte Vertikalkraft (Kompression) auf das Mauerwerk appliziert. Die Biege- und Schubtragfähigkeit des Mauerwerks wird dadurch erhöht (siehe bspw. SIA 266 4.3.2).
Unsere Dienstleistungen
Wir bieten eine umfassende Unterstützung in der Projektierung, Hilfestellung zur statischen Bemessung und für Ausschreibungen an. Zudem sind auch jederzeit Schulungen für Ingenieure (Online oder vor Ort) möglich, um ein fundiertes Verständnis für die neuesten Entwicklungen und bewährten Praktiken zu gewährleisten.
