re-bar 10 & 16 Solutions de renforcement

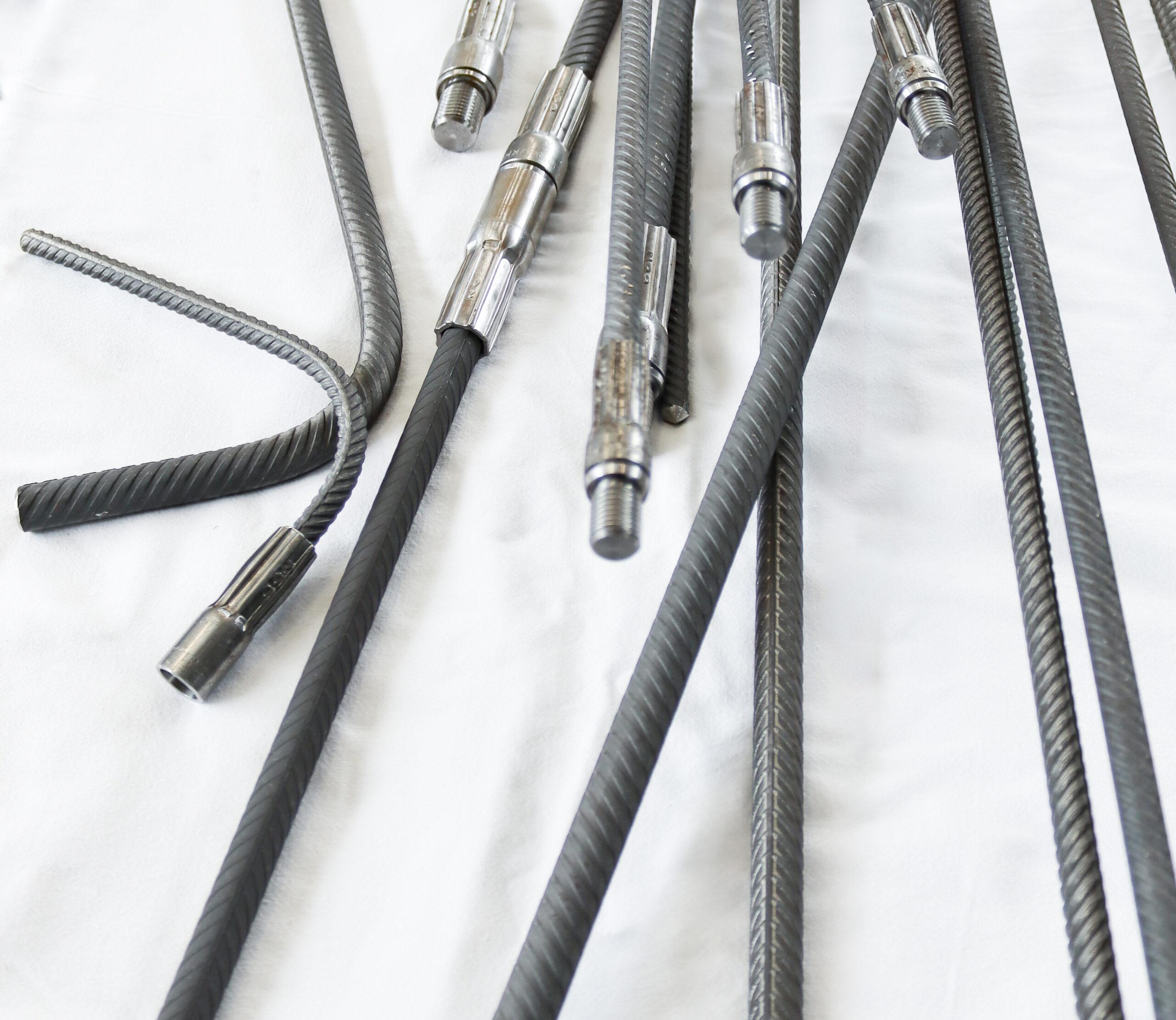

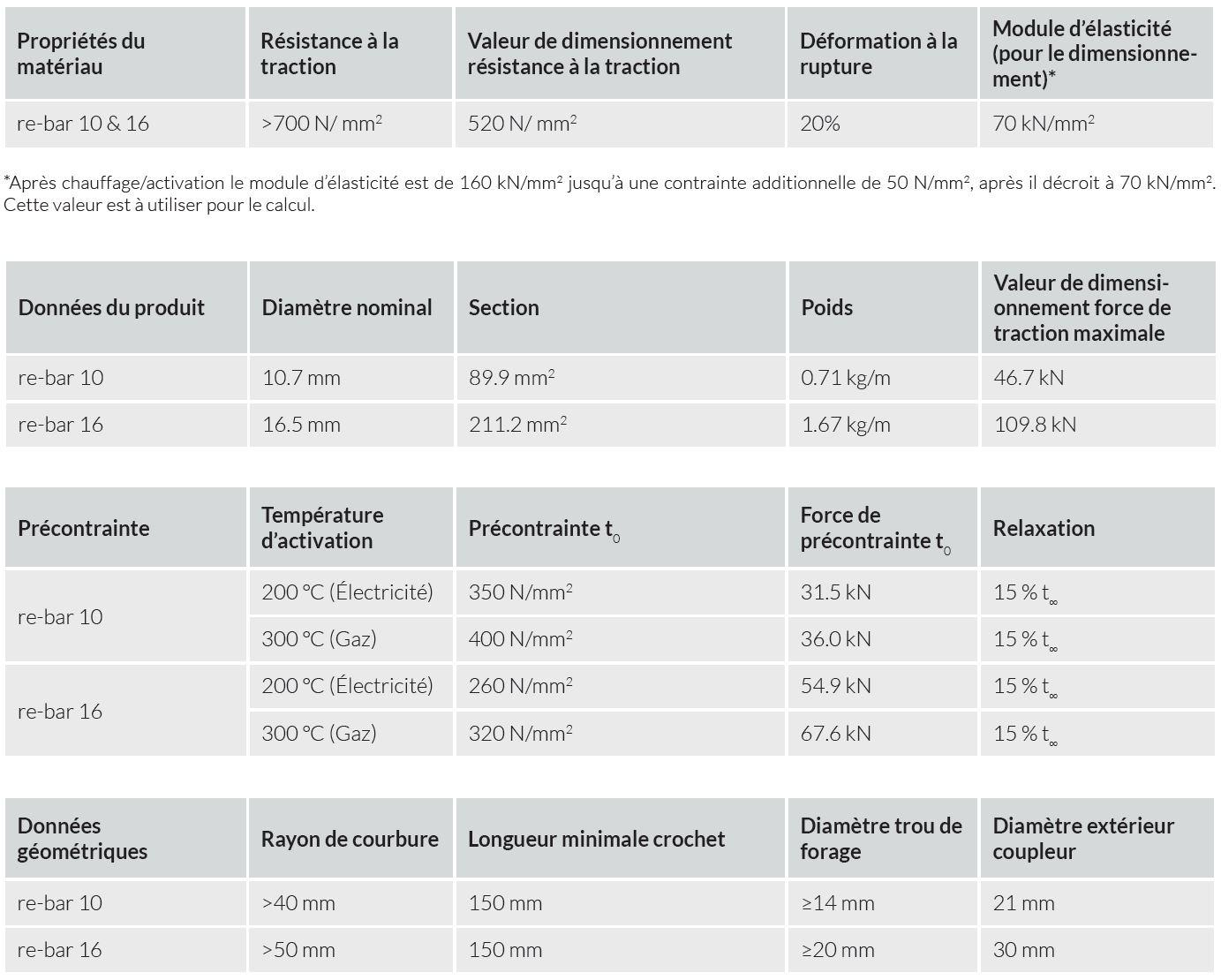

L’acier nervuré memory®-steel re-bar 10 et 16 est utilisé dans différents domaines de la réparation d’ouvrages (pour le béton et la maçonnerie). Les barres d’une longueur maximale de livraison d’environ 5,8 m sont reliées par des coupleurs à vis et installées à la longueur souhaitée. Une fois l’ancrage dans le béton effectué, re-bar est chauffé et donc précontraint. À la fin, re-bar est scellé également dans le mortier de réparation Sika sur la longueur complète. Les barres agissent comme une précontrainte interne avec adhérence. Pour la protection contre les effets de l’incendie, des dimensions minimales de l’élément de construction et des recouvrements de béton sont exigés conformément à la norme locale.
| Avantages |
- Renforcement en flexion et effort tranchant du béton armé facile à installer
- Renforcement actif, porte immédiatement après chauffage et refroidissement (précontrainte)
- Ductilité prononcée (formation d’articulations/répartition des forces possible)
- Ancrage robuste dans le béton
- Encombrement minimal
- Protection contre la corrosion et l’incendie grâce au recouvrement de mortier Sika
- Augmentation de la durée de vie de l’ouvrage
- Réduction des flèches et de l’ouverture des fissures
- Amélioration pour l’aptitude au service
- Soulagement de l’armature interne
- Renforcement sismique simple de murs en maçonnerie
| Produits Sika testés |
Mortiers:
- Sika MonoTop® -452 N Mortier de reprofilage R4, à retrait compensé, pour les surfaces horizontales
- Sika MonoTop® -422 PCC Mortier de reprofilage R4, à retrait compensé pour surfaces horizontales, verticales ou faces au-dessus
- Sika MonoTop® -412 N/DE, Eco, -4012 Mortier projeté par voie humide R4, à retrait compensé pour applications verticales ou par-dessus
- SikaGrout® -314 N Mortier de scellement très fin R4, sans retrait, dans le coffrage ou dans la rainure
- Sika® Rock Gunit BE-8 Mortier projeté par voie sèche (lié au ciment, sans agents alcalins)
Autres:
- Sika® AnchorFix® -3030 Colle à base de résine époxy pour les ancrages «cartouche»
- SikaTop® Armatec®-110 EpoCem®, Protection anticorrosion et pont d’adhérence
- Sika® FastFix-121 Mortier lié au ciment pour l’obturation de fissures en surface
- Sika® InjectoCem-190 Injection de ciment fin pour les fissures
memory®-steel a été testé en système avec des mortiers de projection, de réparation et de scellement, etc de Sika. En cas d’utilisation d’autres produits de mortier en combinaison avec memory®-steel, re-fer n’assume aucune garantie.
| Possibilités d’ancrage |

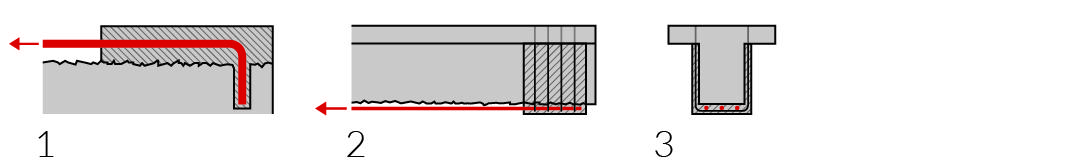

En principe, pour les renforcements en flexion, re-bar est ancré derrière ou à la ligne des moments nuls. Pour les renforcements à l’effort tranchant, re-bar est ancré dans la zone de compression. L’introduction des forces peut être réalisée par l’intermédiaire de l’adhérence au mortier. Grâce à l’ancrage en profondeur au cœur du béton, le système est presque indépendant de la liaison entre les couches. L’ancrage en profondeur est assuré par des crochets d’extrémité (1) collés. Dans le cas de poutres en béton étroites, la zone d’ancrage peut être rendue plus robuste grâce à des étriers en U supplémentaires (2, 3). Les étriers re-bar précontraints sont spécialement adaptés pour augmenter la résistance au cisaillement entre le mortier et le béton.
Pour le renforcement parasismique de la maçonnerie, il faut ancrer le re-bar dans le béton (dalle, radier, socle en béton) (4). Dans le cas de dalles minces, cette longueur d’ancrage peut le cas échéant ne pas suffire. Un ancrage supplémentaire peut également être réalisé au-dessus et en dessous de la dalle au moyen de béton additionnel (5).
| Coupleur |

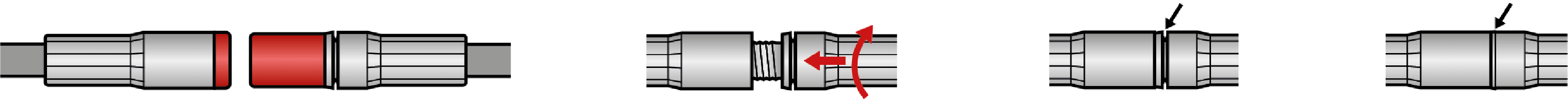

Sur le chantier, les barres sont couplées avec des manchons à vis. Des capuchons de protection sont placés pour protéger le filetage. L’espace annulaire est fermé à l’aide d’une clé à vis.
| Combinaisons |

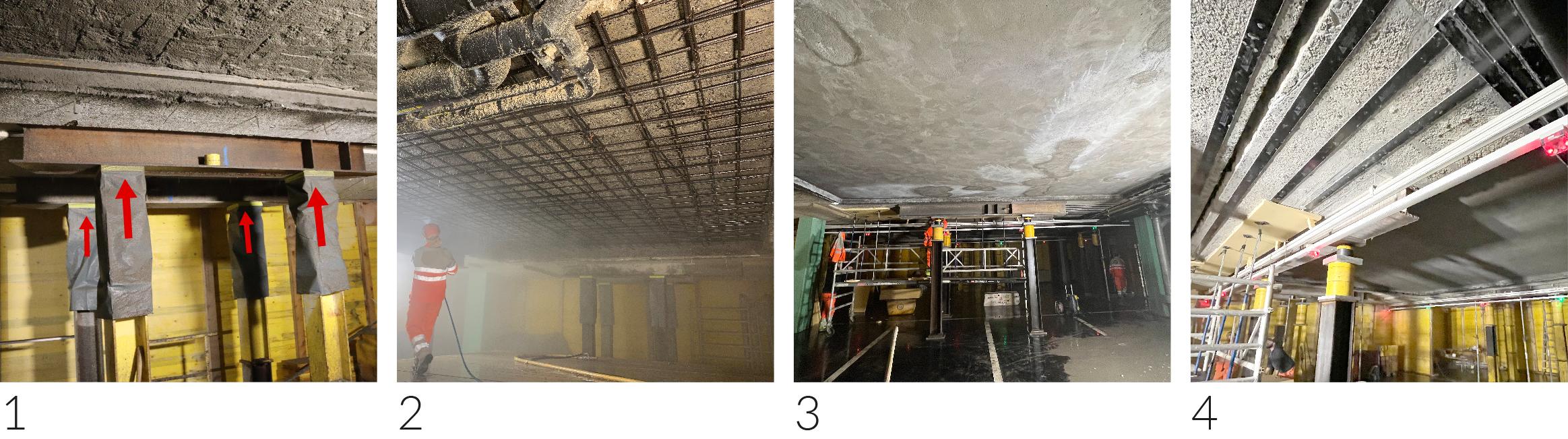

Pour une utilisation supplémentaire des systèmes de renforcement, la structure en béton peut être allégée avant la mesure de réparation à l’aide de presses hydrauliques (1). re-bar est appliqué, ancré, précontraint (2) et scellé au le mortier (projeté) de réparation Sika (3).
Toutes les solutions re-bar peuvent être combinées avec des matériaux composites PRFC (4) et d’autres matériaux de renforcement.
| Film d’application |
Avec re-bar, des renforts de planchers-dalle en béton armé sont possibles. La vidéo suivante vous montre un exemple d’un renforcement d’une dalle d’un pont au-dessus d’une rivière à cause de la suppression de l’appui intermédiaire.
