Biegeverstärkung und Brandschutz einer Einstellhalle in Frauenfeld

Frauenfeld, Schweiz

Projektbeschrieb

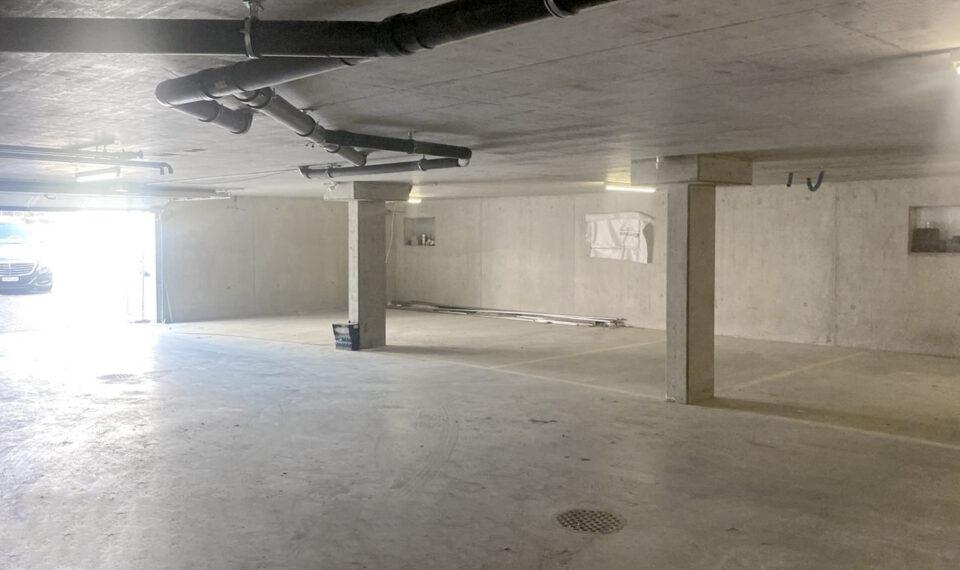

Auf einer bestehenden Tiefgaragendecke wurde ein mehrstöckiger Neubau realisiert. Die Decke der Einstellhalle agiert nun als Abfangdecke und muss statisch nachverstärkt werden.

Ausführungsbeschrieb
Zur Abdeckung der negativen Biegemomente wurde die Oberseite der Betondecke aufgedoppelt. Für den optimalen Verbund zwischen altem und neuem Beton wurde die Kontaktfläche aufgeraut und Hilti-Schubverbinder eingesetzt.

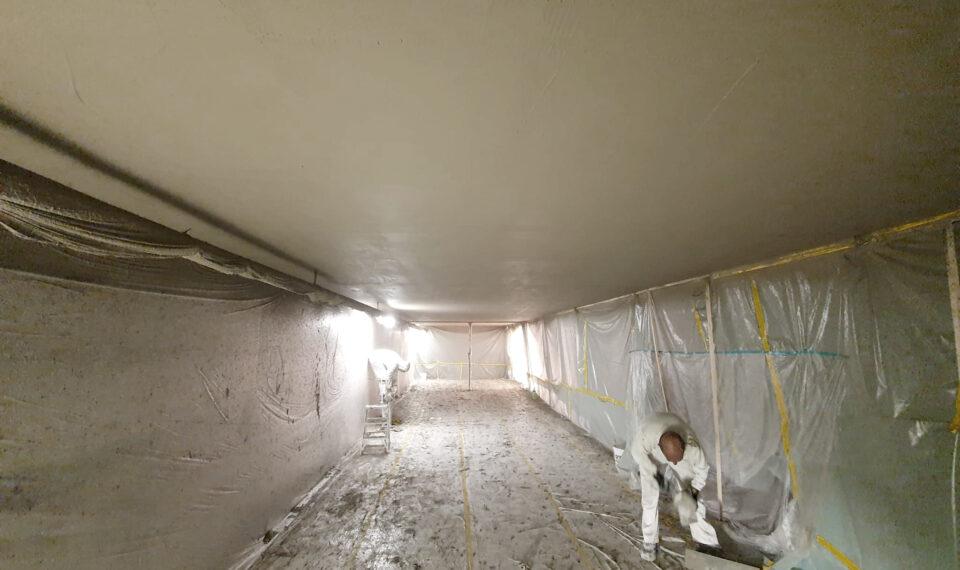

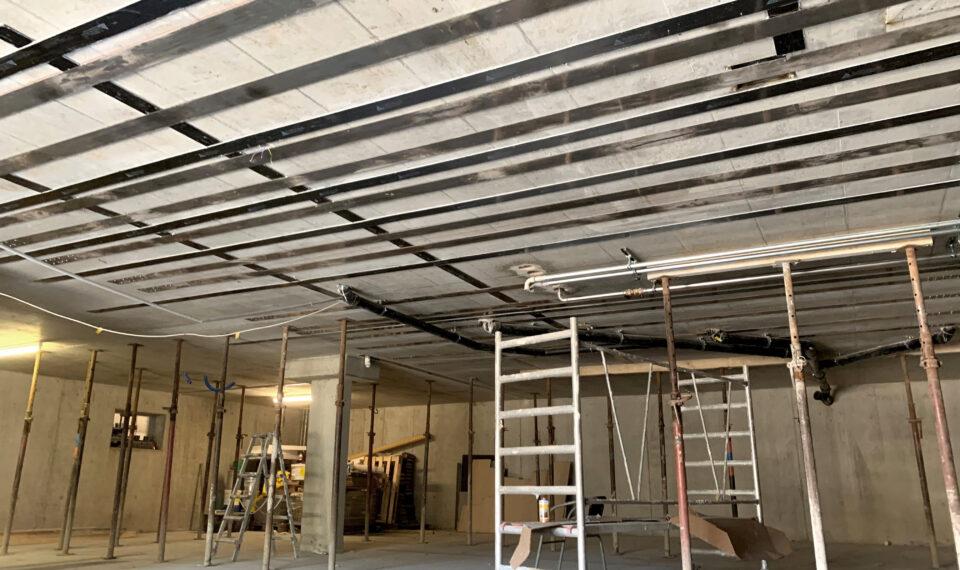

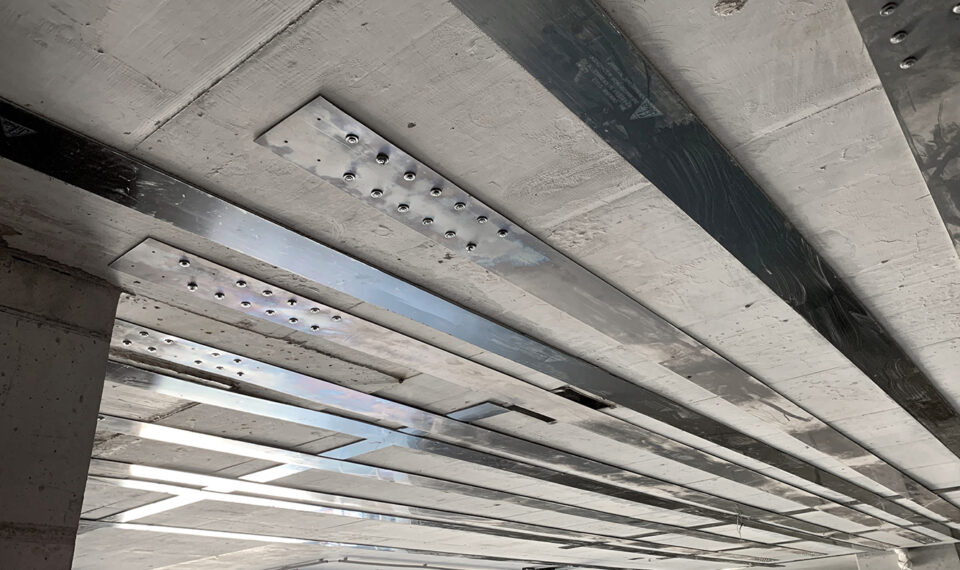

Auf der Unterseite wurde mit Lamellen gearbeitet, um die Biegemomente aufzunehmen. Für die Gebrauchslasten und die Brandlast wurden memory®-steel re-plate eingesetzt. Sika CarboDur® CFK-Lamellen nehmen die übrige Traglast auf. Als Brandschutz wurde SikaCem® Pyrocoat eingesetzt.

Produkte
memory®-steel re-plate, Sika CarboDur® und SikaCem® Pyrocoat





Jahr
2023

Info
Biegezugverstärkung

Ingenieurbüro
Halili+Partner
