Projektbeschrieb

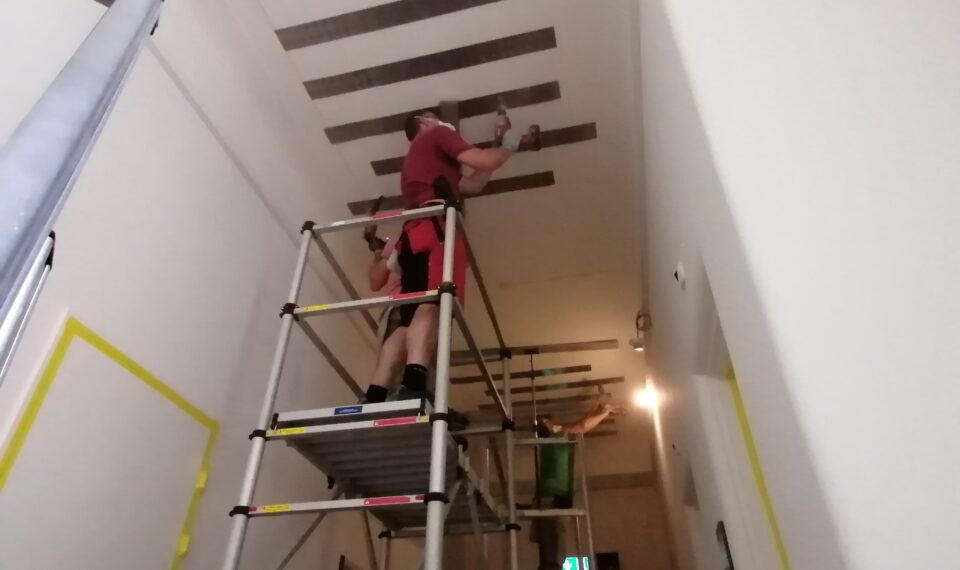

Im Rahmen einer Biegezugverstärkung einer alten Betondecke aus dem Jahr 1913 wurden re-plate Bänder an der Unterseite mit Hilti X-CR Nägeln (im vorliegenden Fall 16 Stück pro Verankerung) endverankert und anschliessend mit dem Infrarotstrahler aktiviert und somit vorgespannt. Die Decke mit einer Höhe von weniger als 10 cm und einer Betondruckfestigkeit kleiner als 10 N/mm² musste aufgrund zu schwacher Bewehrung mit zusätzlicher Armierung versehen werden.

Um die weiterhin laufende Gebäudenutzung sowie Lärmbelästigung so gering und kurz wie möglich zu halten, musste auf sämtliche Schleifarbeiten verzichtet werden. Die Anwendung der re-plate Bänder erfolgte direkt auf die 4 mm dicke Putzschicht. Aufgrund der geringen Betonfestigkeit wurden die Bänder nach Verankerung lediglich bis maximal 100°C aktiviert, um so eine geringe Vorspannung von 180 N/mm² (32.4 kN vor Relaxation) hervorzurufen. Die Applikation der ersten 65 Bänder erfolgte innerhalb von 2 Tagen.

Das re-plate System eignet sich in solchen Fällen besonders gut zur Tragwerksverstärkung, weil die Anwendung sehr schnell erfolgen kann und keine aufwändigen Oberflächenvorbereitungen (z.B. Schleifen) voraussetzt und ebenfalls keine Spannpressen für die Montage benötigt. Die Verankerung ist sehr schlank und hat lediglich einen minimalen Verlust der Raumhöhe zur Folge.

re-fer Produkt

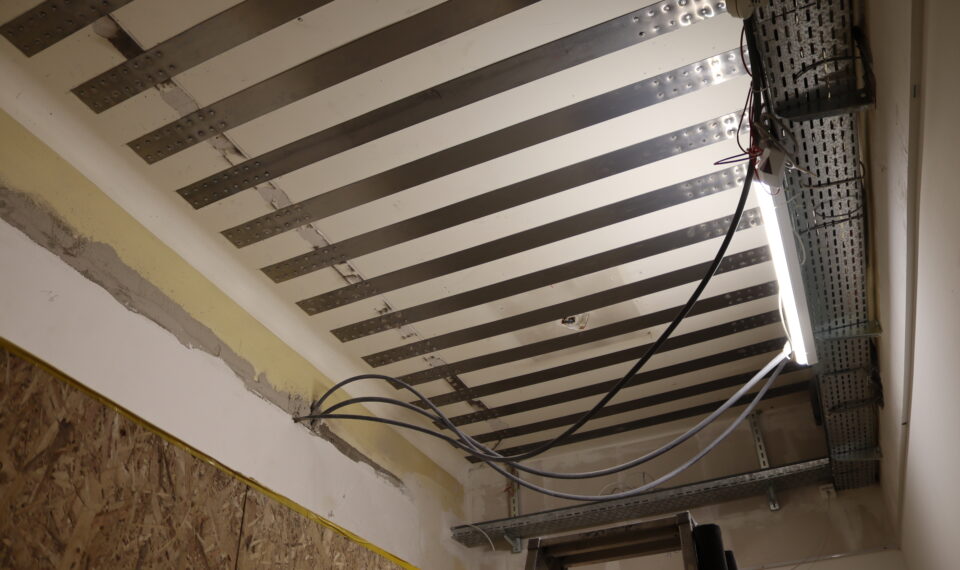

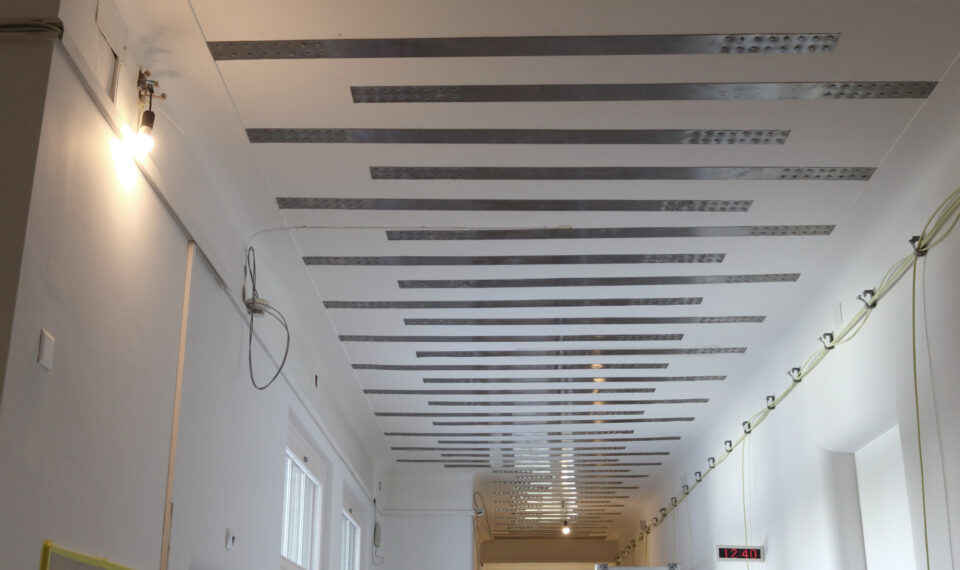

Insgesamt wurden bis dato über 60 Stück memory-steel re-plate Bänder mit einer Länge zwischen 1.4 und 2.8 m an beiden Enden mechanisch verankert und aktiviert.
