Brückenverstärkung beim Mühleteich in Riehen (Basel, CH)
Projektbeschrieb

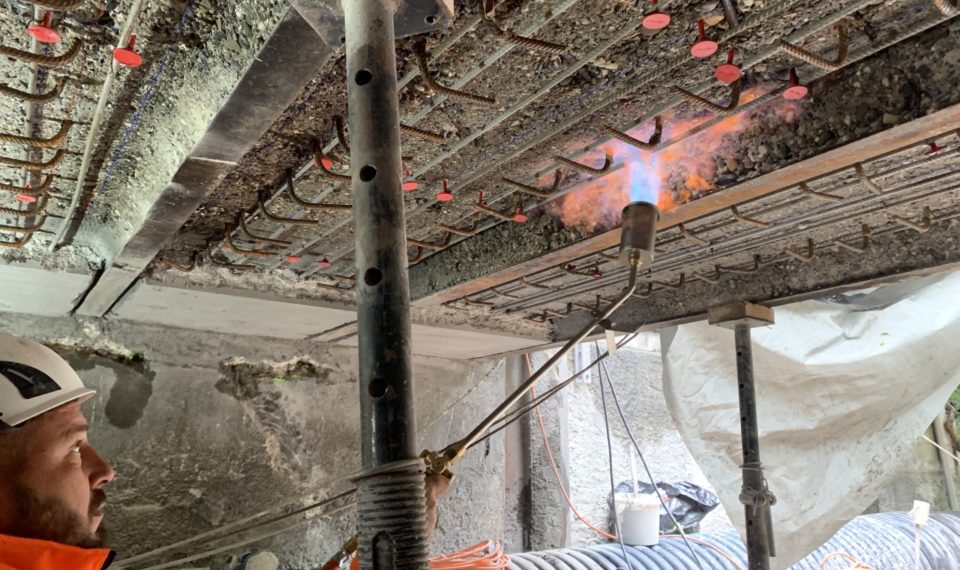

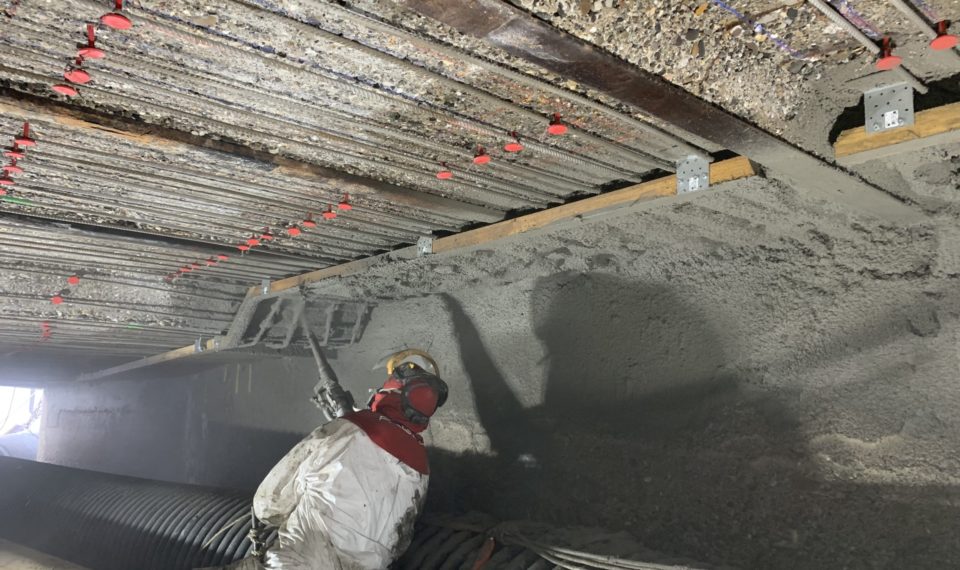

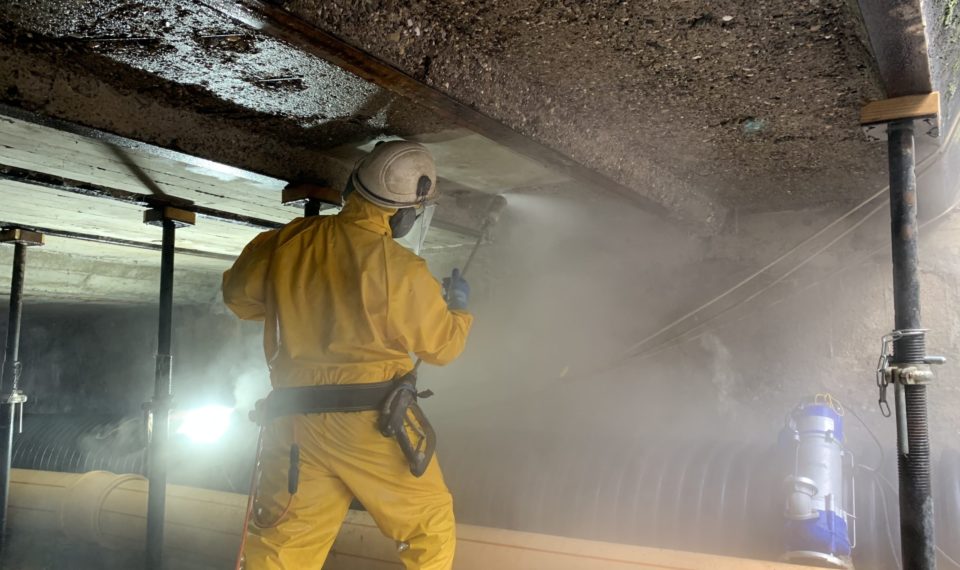

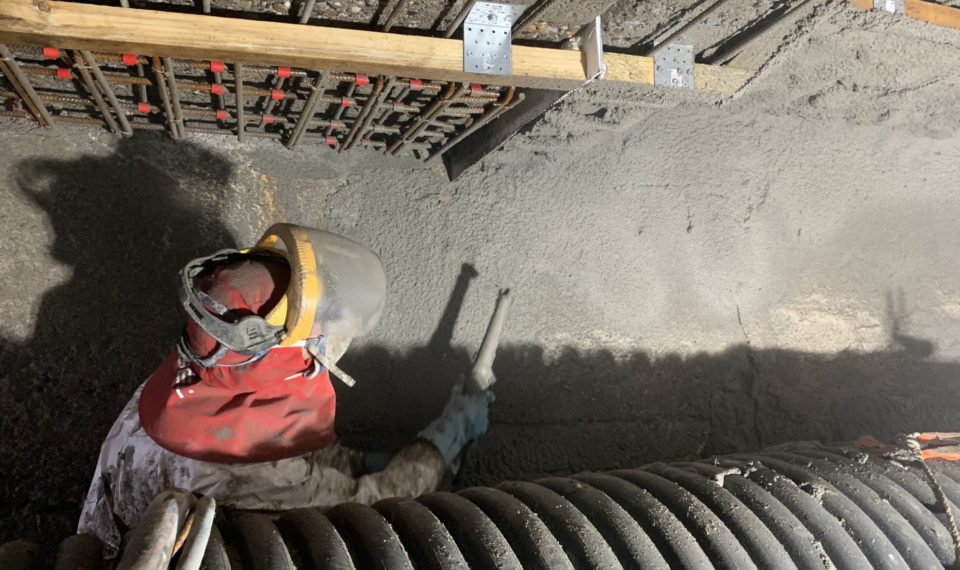

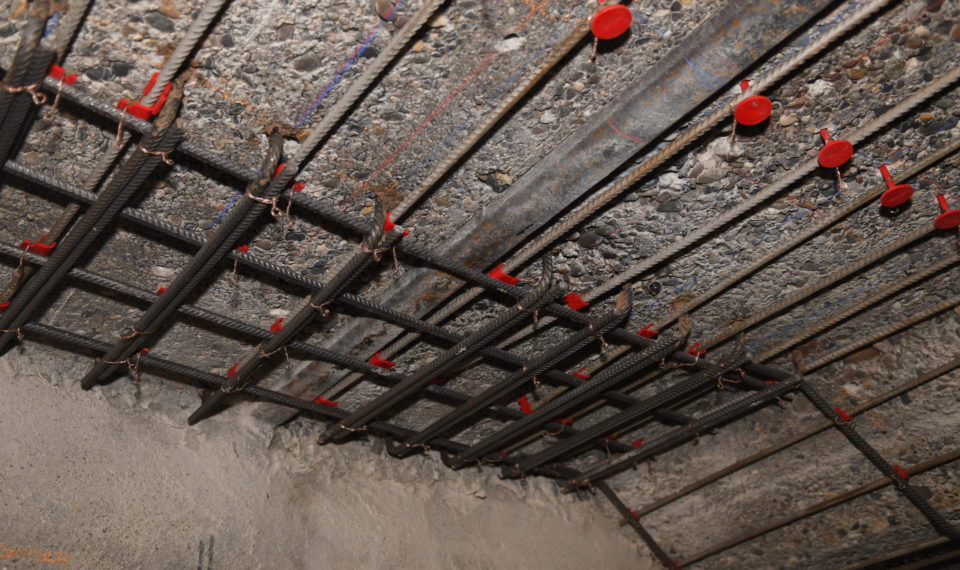

Im Rahmen von diversen Aufwertungsarbeiten beim Mühleteich in Riehen wurde eine Stahlbetonbrücke saniert. Unter anderem wurde an der Plattenunterseite das Zwischenauflager entfernt, so dass das statische System verändert und die Brücke somit auf Biegezug an der Plattenunterseite ertüchtigt werden musste. Hierfür wurde in einem ersten Schritt die Betonoberfläche hydromechanisch aufgeraut. Nach dem Verlegen der Stäbe (400 m) wurden diese an beiden Enden über eine Länge von >50 cm mittels einer Spritzmörtelschicht (Sika MonoTop 422 PCC) am Traggrund verankert. Nach ausreichender Aushärtezeit wurden die Stäbe durch Hitzezufuhr mit der Gasflamme aktiviert und somit vorgespannt. Am Schluss wurde die freie Länge zwischen den Verankerungen ebenfalls mit Spritzmörtel abgedeckt, um somit ein sich im Verbund befindendes Verstärkungssystem zu erzeugen. Das System erlaubt es, Vorspannung einfach und ohne aufwändiges Gerät zu generieren und so das Tragwerk effizient zu verstärken.
re-fer Produkt
re-bar
Jahr
2020
Bauherr
Tiefbauamt Basel-Stadt
Bauunternehmung
Hydrojet, re-fer AG
Info
Biegezugverstärkung
Ingenieurbüro
Gruner AG
