Durchstanz- und Biegeverstärkung Im Ländli, Küssnacht
Projektbeschrieb
Im Zuge eines Umbaus wurde unter anderem auch memory®-steel Rippenstahl zur Tragwerksverstärkung eingesetzt.

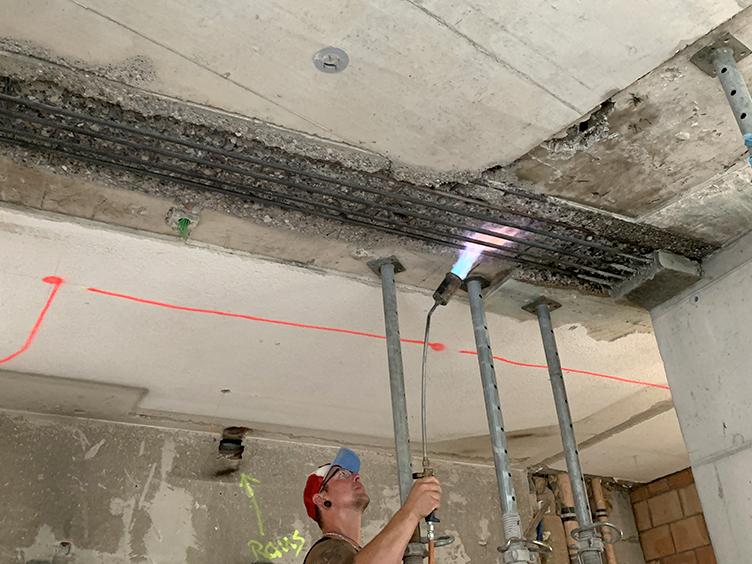

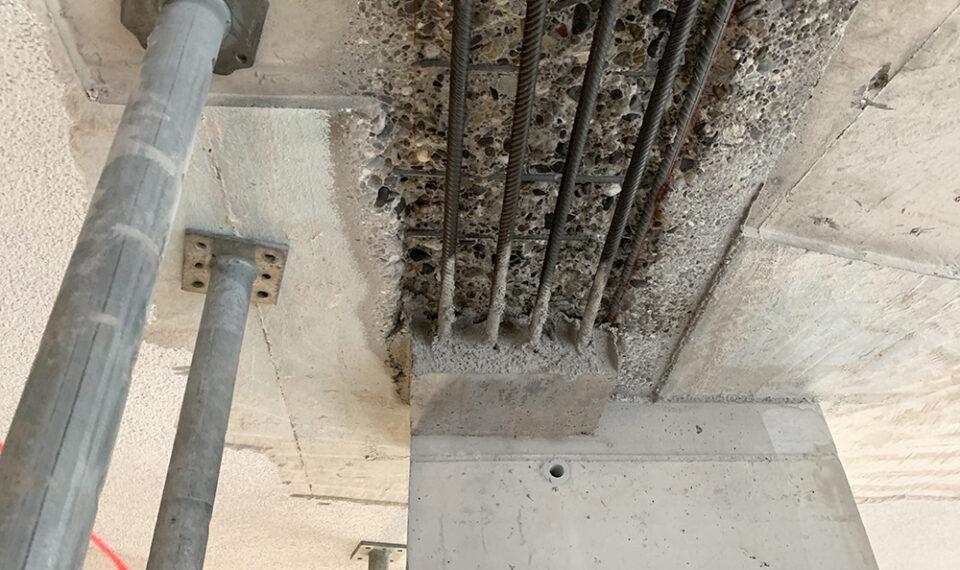

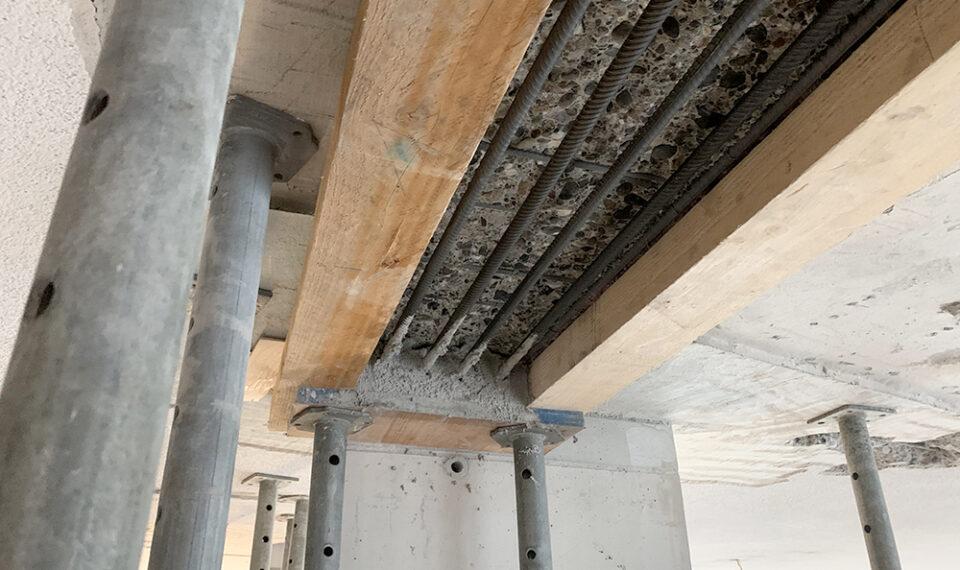

Als Biegeverstärkung wurde nachträglich ein Betonunterzug auf der Unterseite der Decke erstellt. Hierfür war eine saubere Untergrundvorbereitung erforderlich. Ein paar Zentimeter des Betons wurden durch seitliches Spitzen schichtweise abgetragen. Durch das nachträgliche Sandstrahlen wird der Traggrund gereinigt und lose Körner abgelöst. re-bar Stäbe wurden installiert und vorgespannt, um danach im Spritzmörtel eingebettet zu werden. Dadurch konnte die Biegetragfähigkeit in diesem Deckenabschnitt erhöht werden und die künftigen Verformungen reduziert werden.

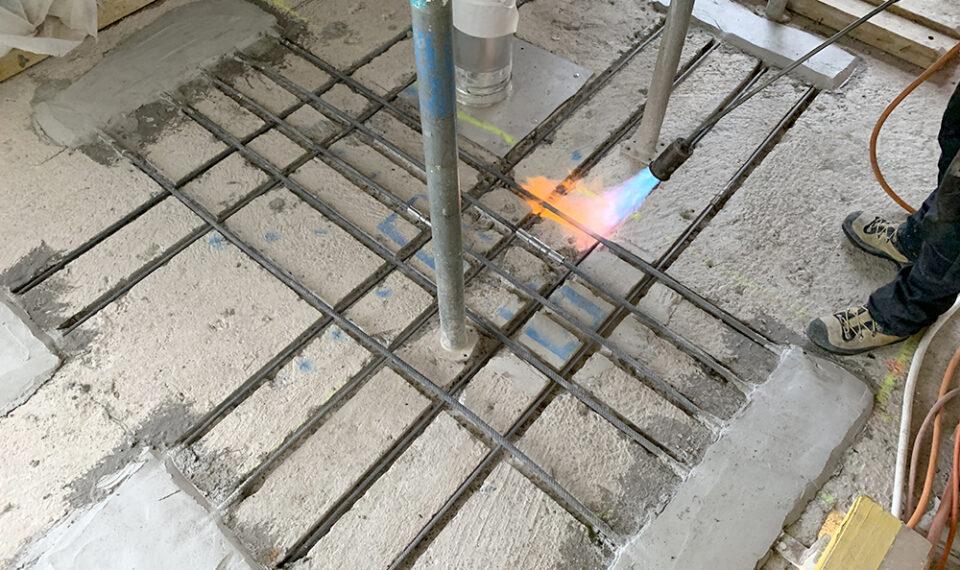

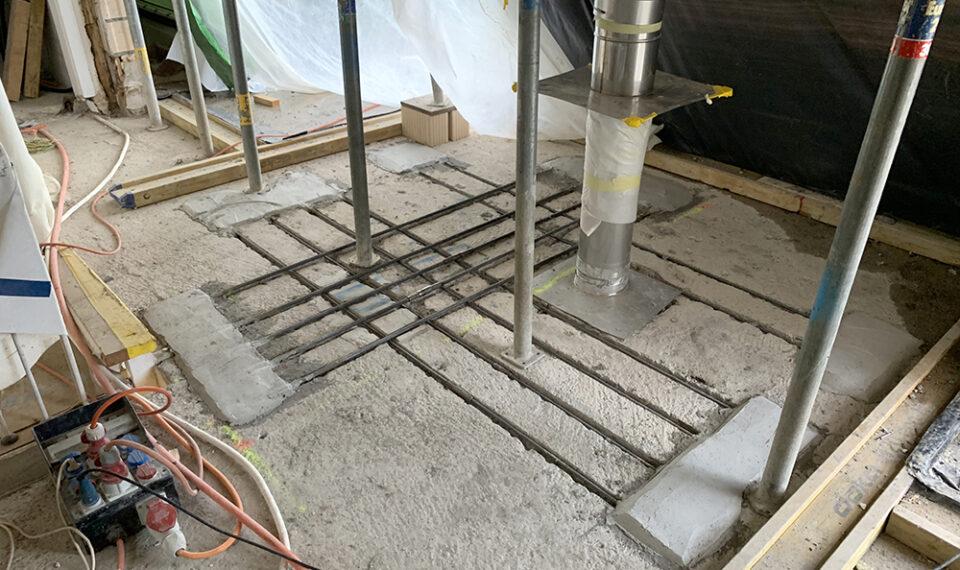

Auf der Oberseite der Decke waren geringe Defizite beim Durchstanzwiderstand auszumachen. Eingeschlitzte re-bar Stäbe wurden hier im Vergussmörtel eingesetzt. Weitere Biegeverstärkungen konnten mit CFK-Lamellen erzielt werden.
Vorteile:
- Hohe Duktilität der zusätzlichen Bewehrung
- Aktive Zugarmierung (nach Aktivierung auf ähnlichem Spannungsniveau wie bestehende Armierung)
- Einfach zu applizierende Verstärkung mit Vorspannung ohne aufwändiges Spanngerät (Pressen) und Ankerköpfe
- Brand- und Korrosionsschutz durch Beton-/Mörteleindeckung
- Hohe situative Anpassungsfähigkeit des Verstärkungssystems
re-fer Produkt
memory®-steel re-bar 10 & 16, Sika MonoTop®-4012, SikaGrout®-314 N, Sika CarboDur® S
Â
Jahr
2024Â
Bauunternehmung
Saredi AGÂ
Info
Durchstanz-/Biegeverstärkung
Ingenieurbüro
HTB Ingenieure AG
