Erdbebenverstärkung Aula MZH, St. Stephan
Projektbeschrieb

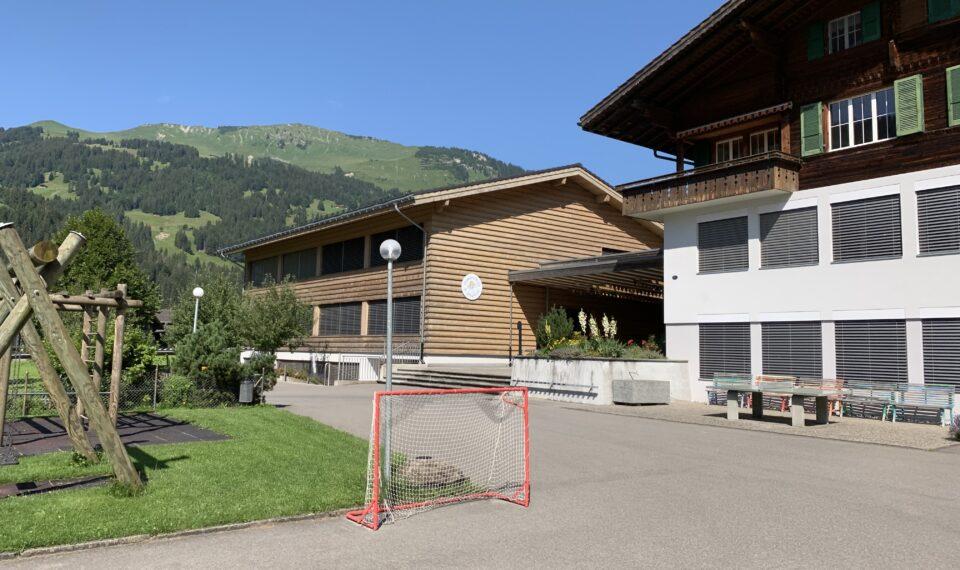

Bei der Aula St. Stephan war eine umfassende Erdbebenertüchtigung erforderlich. Das Gebäude, bestehend aus einer Aula und einer Turnhalle, konnte während der Sommerferien instandgesetzt werden. Aufgrund der unterschiedlichen baulichen Gegebenheiten und Wandtypen mussten verschiedene Ansätze zur Erdbebenverstärkung angewendet werden.
Zu den eingesetzten Lösungen gehörten:
- CFK-Lamellen mit Stahlwinkeln zur Kraftübertragung

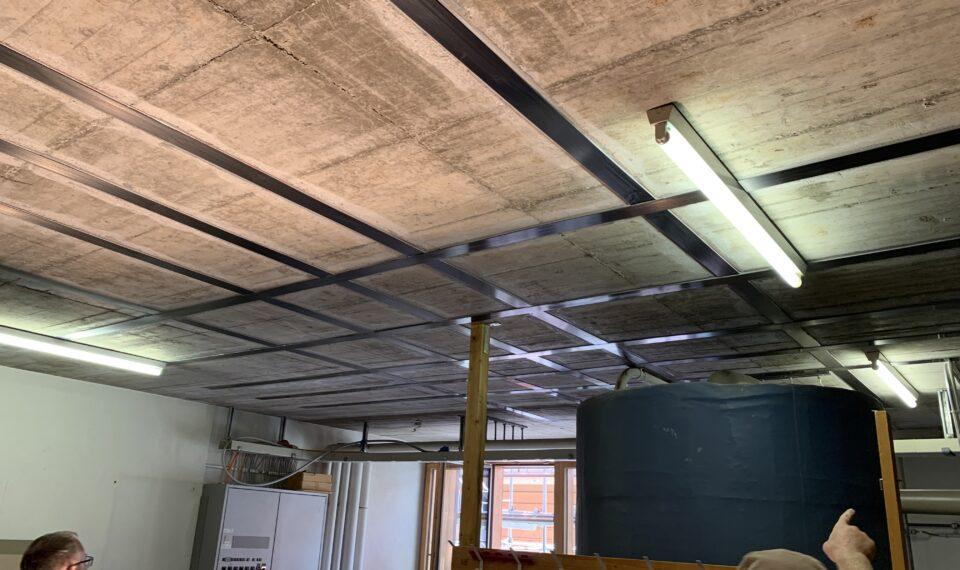

- Aufgesetzte Fachwerke aus Stahlprofilen
- memory®-steel re-bar 16 für bestimmte Mauerwerkswände
- Deckenverstärkung mit CFK-Lamellen

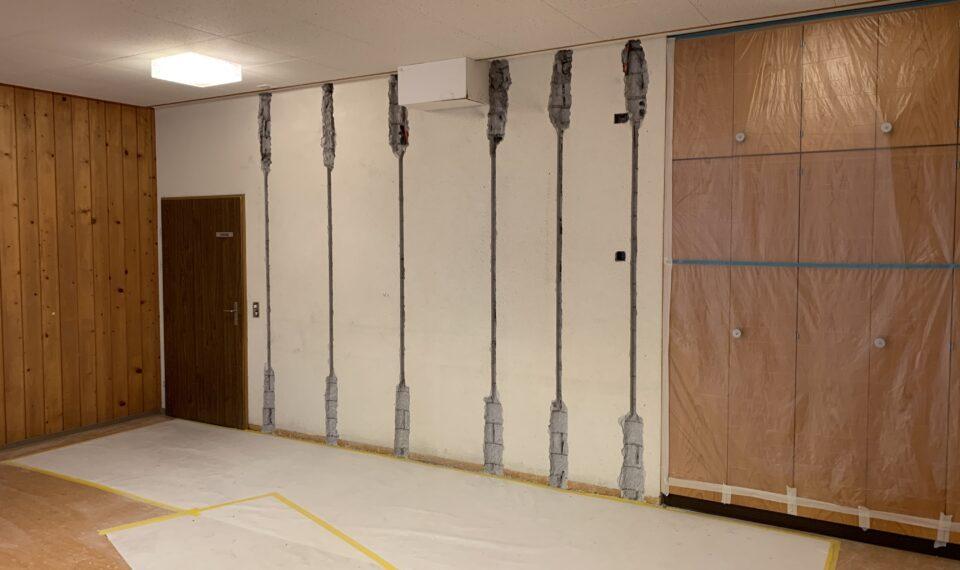

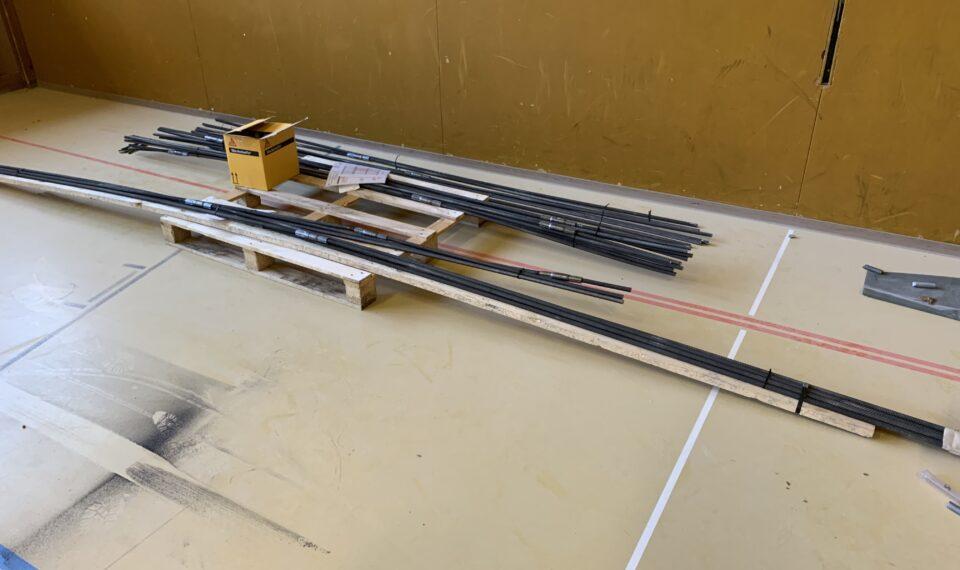

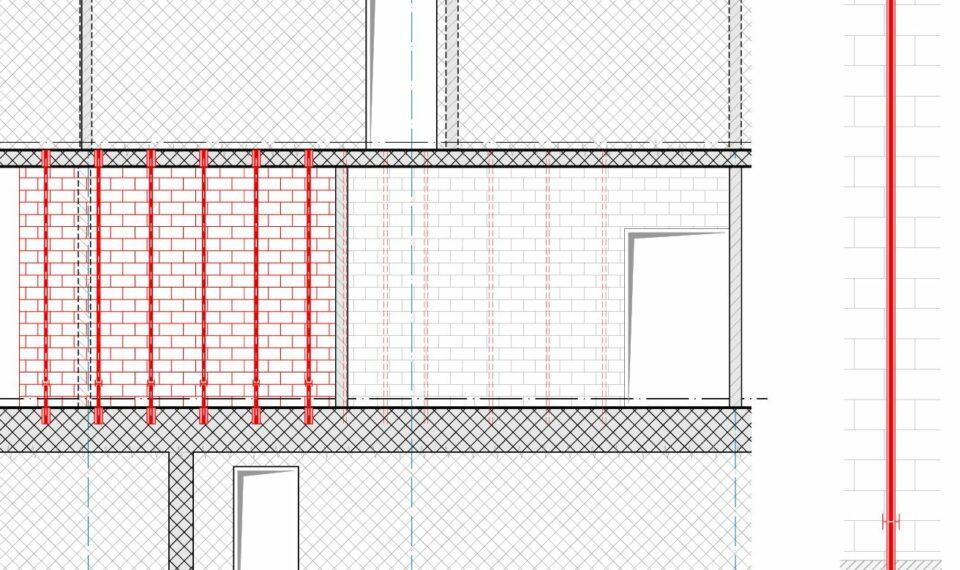

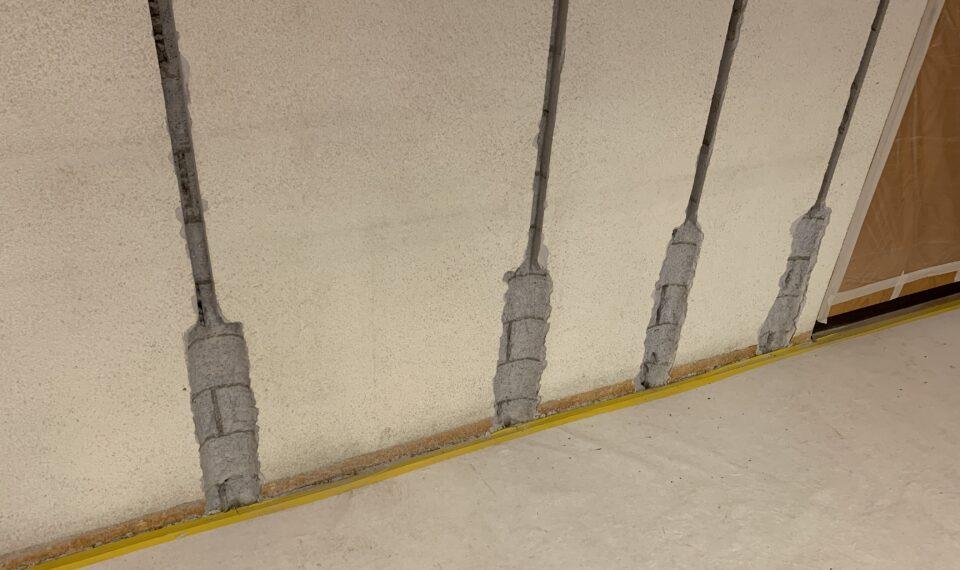

Für verschiedene Wände konnten wirtschaftliche und leicht zu installierende Lösungen mit re-bar 16 entwickelt werden. Die memory®-steel Stäbe wurden in gefräste Schlitze im Mauerwerk eingesetzt und oben sowie unten in der Betondecke verankert. Durch das Erhitzen und Vorspannen der Stäbe wurde eine kontrollierte Vertikalkraft auf das Mauerwerk ausgeübt, um dessen Schub- und Biegewiderstand im Erdbebenfall zu erhöhen.
Vorteile:
- Massgeschneiderte Verstärkungslösungen für verschiedene Wandtypen
- Effiziente Installation innerhalb eines begrenzten Zeitraums
- Erhöhte Erdbebensicherheit durch innovative memory®-steel Technologien
Dieses Projekt zeigt, wie verschiedene Technologien kombiniert werden können, um spezifische Anforderungen der Erdbebenverstärkung effizient und kosteneffektiv zu erfüllen.
re-fer Produkte
memory®-steel re-bar 16
Jahr
2024
Bauunternehmung
Maurer + Raz AG
Info
Erdbebenverstärkung
Ingenieurbüro
N11 Bauingenieure GmbH
