Projektbeschrieb

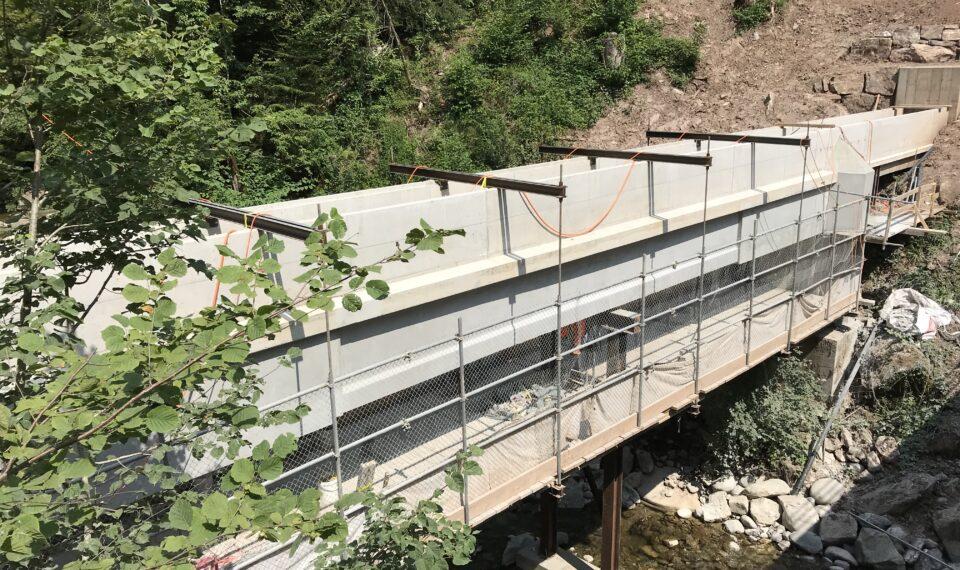

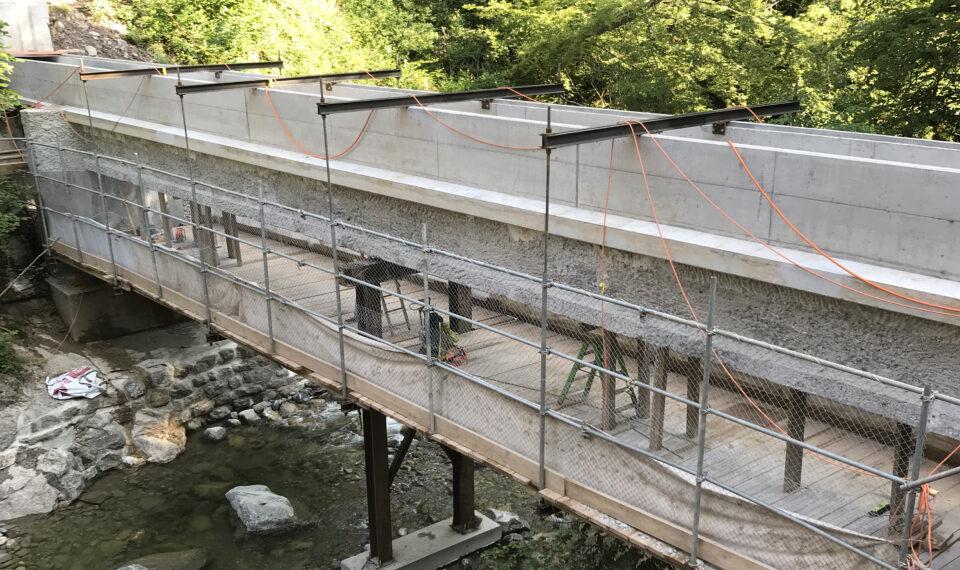

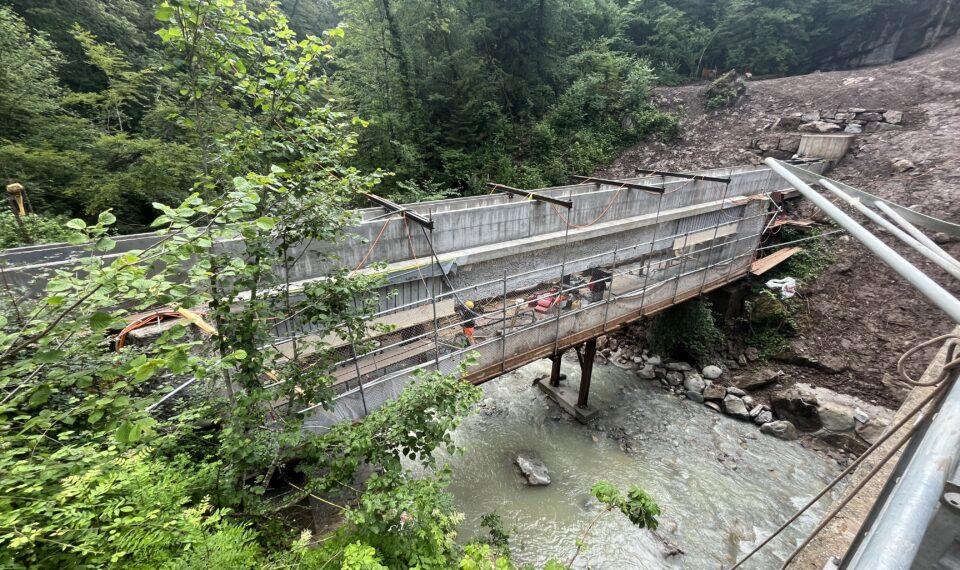

Die Leitungen der ‚Passerelle du pays d’enhaut‘ in St.-Légier-Fenil sind Teil der Wasserversorgung der Stadt Lausanne. Im Rahmen der kompletten Erneuerung des Bauwerks werden auch die beiden Hauptträger mit einer Spannweite von ca. 18 m gegen Querkraft verstärkt. Dies war aufgrund der Alterung der bestehenden Struktur, der glatten inneren Bügel sowie einer Unsicherheit über die damals tatsächlich eingebaute Menge derselben notwendig geworden. Das System mit memory^®-steel Bügeln ermöglicht es, das Spannungsniveau in den vorhandenen Bügeln zu reduzieren sowie eventuell vorhandene Diagonalrisse aktiv zu schließen oder zu stoppen.

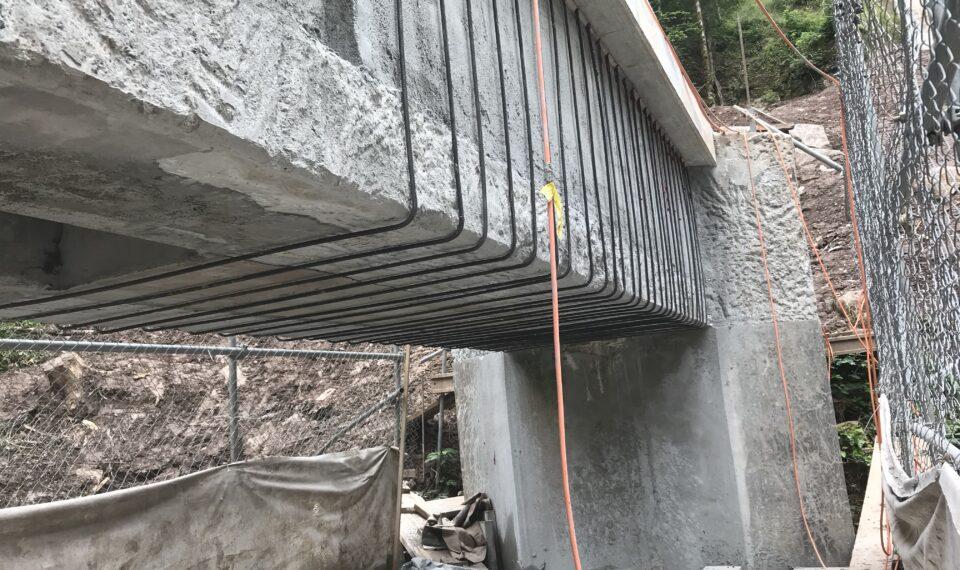

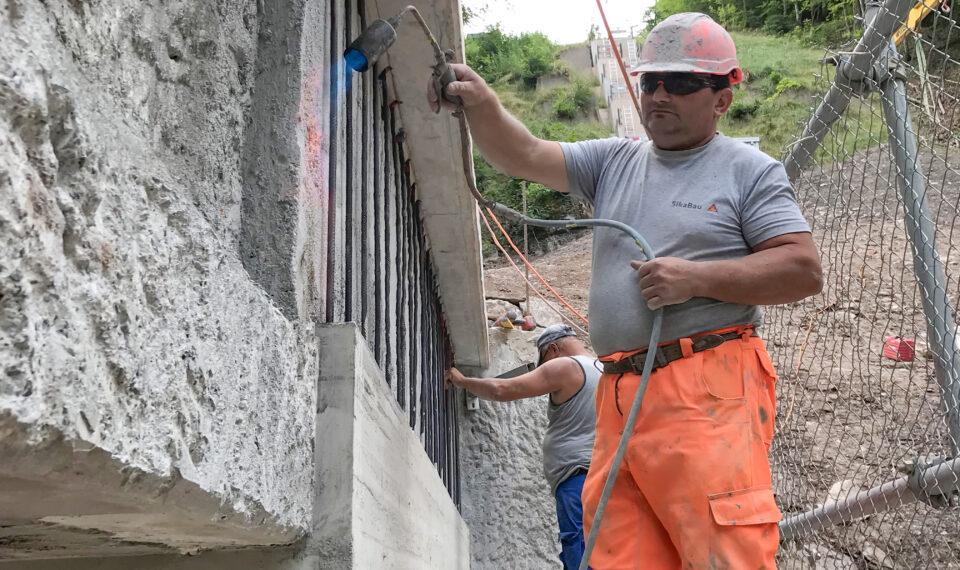

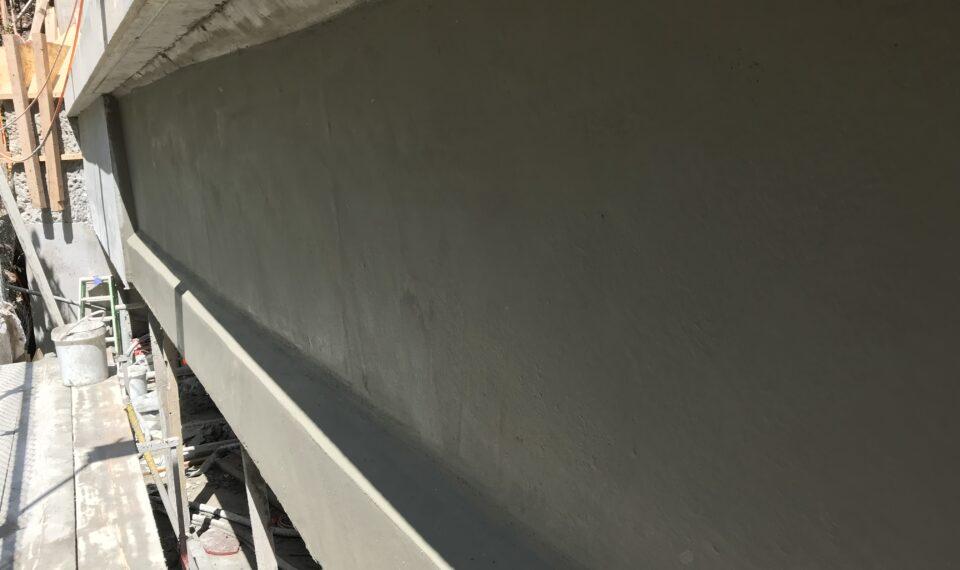

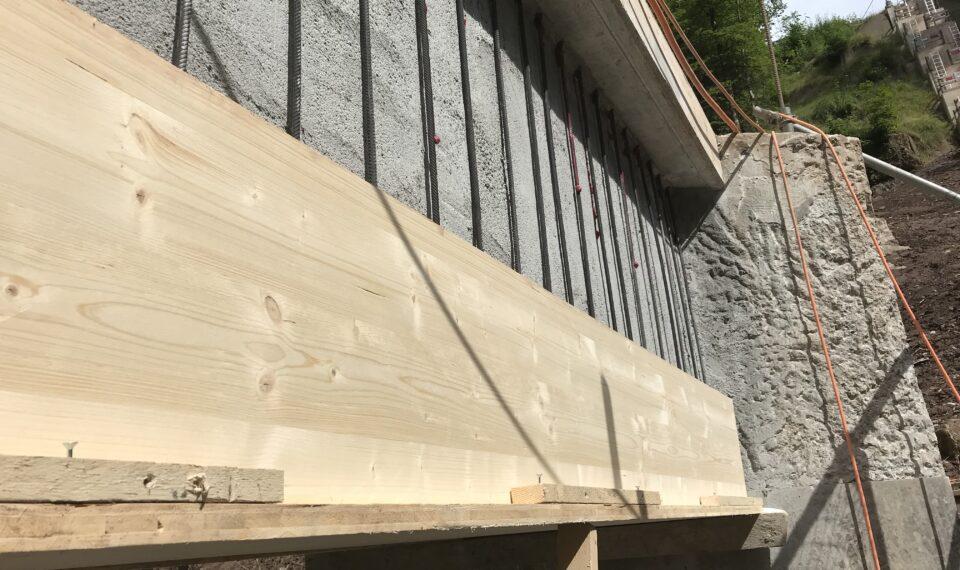

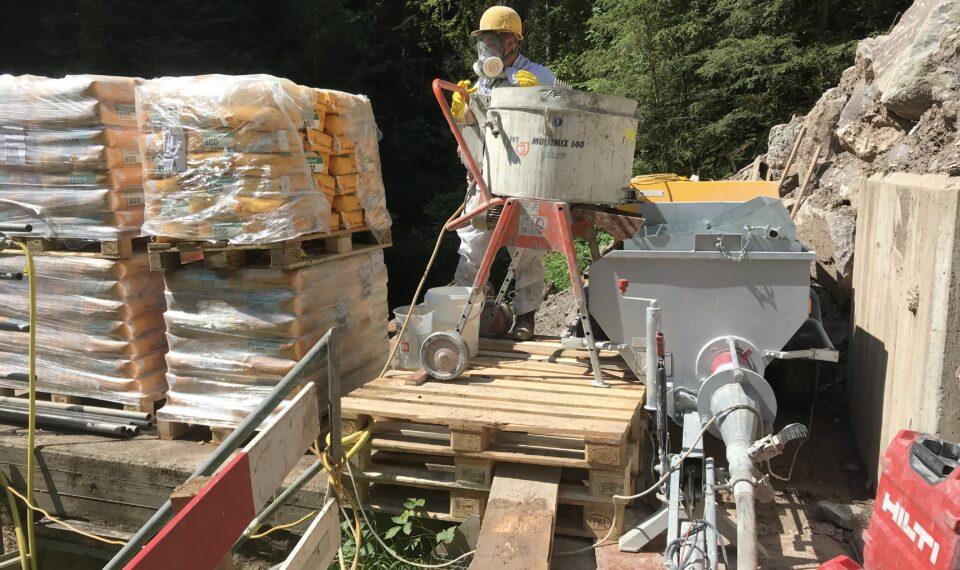

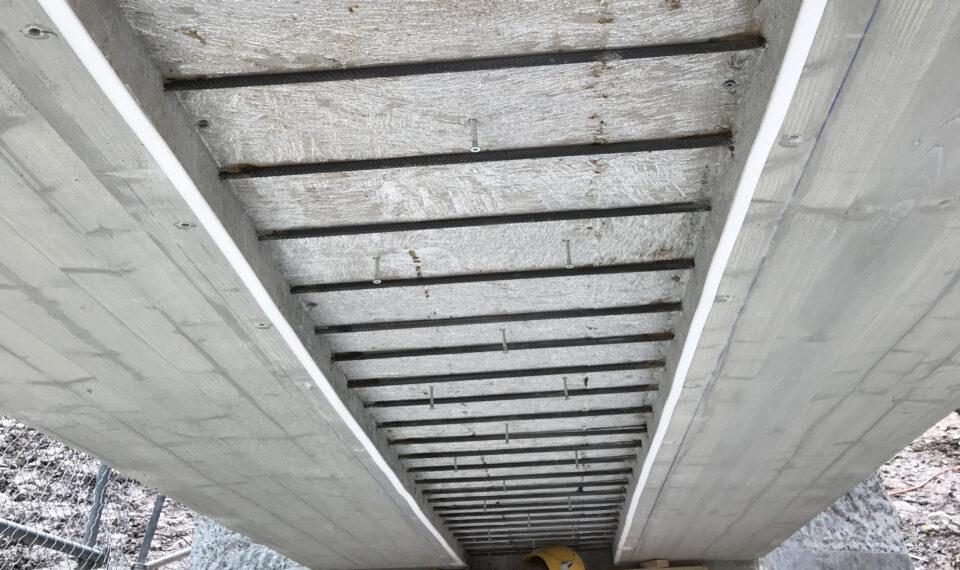

Die Bügel wurden einbaufertig vor Ort angeliefert. Die Seitenflächen sowie die Unterseite der Träger wurden aufgeraut, gefolgt von einer ersten Füllung mit Spritzmörtel über die Höhe der Stege an der Aussenseite. Danach wurden die memory^®-steel Bügel oben mit Sika AnchorFix^®-3030 in der Platte und an derUnterseite mit SikaGrout^®-314 N in der Platte verankert. Der Bereich zwischen den beiden Unterzügen wird ebenfalls teilweise mit Grout gefüllt, um sekundäre Kräfte infolge der Exzentrizitäten der Bewehrungsstäbe zu vermeiden. Nach der Aushärtung werden die re-Bar 10 Bügel mit einem Gasbrenner aktiviert und somit vorgespannt. Zum Schluss werden die freien Längen auf beiden Seiten sowie an der Unterseite mit Sika MonoTop^®-4012 Spritzmörtel überbedeckt.

Vorteile

Die Methode ermöglichte die einfache Anwendung vertikaler Vorspannung ohne Hydraulikzylinder und komplizierte Verankerungen. Die verschiedenen Schritte (raue Oberfläche, Spritzmörtel anstelle von beschädigtem Beton, …) sind sehr klassische Eingriffe bei solchen Renovierungen, die memory-steel Lösung kann leicht in das Gesamtkonzept integriert werden. Da die Verstärkung eine Vorspannung aufweist, wird der Spannungszustand der bestehenden Struktur positiv beeinflusst und ihre Lebensdauer erheblich verlängert. Bleibt ebenfalls noch zu erwähnen, dass memory-steel zu 100% recycelbar ist und im Falle eines zukünftigen Abrisses vollständig in den Produktionszyklus von rostfreiem Stahl zurückgeführt werden kann.

Produkte
Insgesamt wurden 54 memory-steel re-bar 10 Bügel mit einer Länge von L=4.6 m verankert, aktiviert und mit Sika AnchorFix^®-3030, mit SikaGrout^®-314 N und mit Sika MonoTop^®-4012 Spritzmörtel versiegelt.
